D1405电平指示驱动电路的应用

录入：edatop.com 点击：

D1405电平指示驱动集成电路用5条棒状发光二极管来表示输入信号电平,如图所示,内部装有可直接驱动LED的恒流输出器,因而改变电源电压时,流经发光二极管的电流不会发生变化.该电路工作电源电压范围宽,4.4~12V电压内均可正常工作.内部直流放大器,开环增益>30DB.并可根据集成块15脚外部的电阻和电容来改变点灯/熄灯的响应时间.放大器具有很高的输入阻抗.

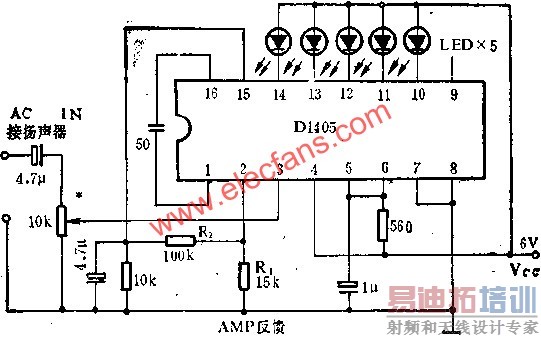

D1405作单声道音量电平指示电路的应用 www.elecfans.com
