如何建立一个更简单的CMOS单防区报警

　如何建立一个更简单的CMOS单防区报警器

说明

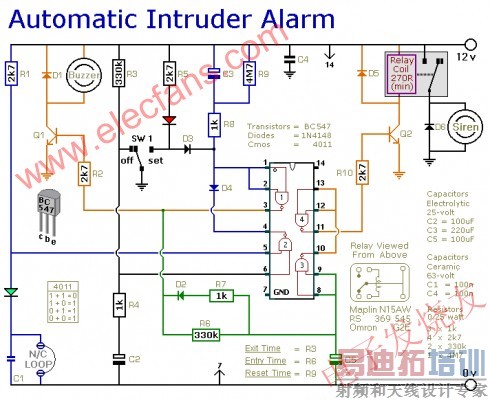

　　这是一个简单的单区防盗报警电路。它的功能包括自动出入境延误和定时贝尔/警报器停产。它的设计是与常闭类型的输入设备的正常使用，例如 - 磁簧联系方式 - 微动开关 - 铝箔胶带 - 和PIRs。但它可以很容易地修改为接受常开触发装置 - 如压力垫。

　　它易于使用。首先检查该建筑是安全的，绿色的LED亮起。然后移动到SW1的“设置”位置。红色LED会亮起。您现在已经有大约30秒离开大楼。当您返回并打开门 - 蜂鸣器会响起。然后你有大约30秒钟，以将SW1的到“关”的位置。如果你没有这样做 - 继电器将激励和报警音。

　　报警的时间将声音的最大长度 - 不固定。 15分钟截止计时器开始运行时，只有常闭环已经恢复。虽然循环仍然开放 - 报警将继续健全。

　　如果你希望你的警报器关掉15分钟后 - 所有这些需要的是一个简单的修改触发电路。然后，截止计时器开始运行的报警被激活的时刻。而警报器将停止后15分钟 - 不论循环状态。

　　由于制造公差 - 任何延迟精确的长度取决于您所使用的实际电路中的元件的特性。但是，通过改变R3的是R6和R9的值，你可以调整出入和截止时间，以满足您的要求。增加值增加了时间 - 反之亦然。

布局

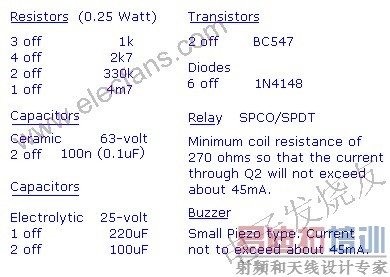

材料清单
