CT4004计数译码器的应用线路
录入：edatop.com 点击：

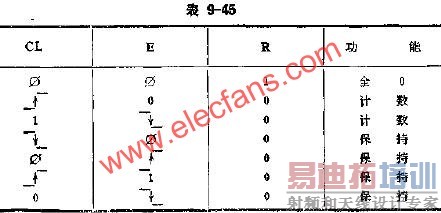

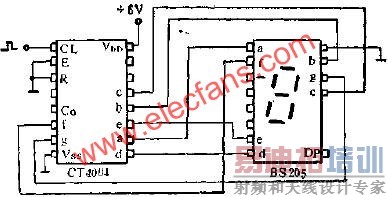

CT4004为CT系列CMOS集成电路十进计数器-七段字形译码器电路,可直接配用BS201,BS205,BS207等共阴型LED数码管,对输入的时钟脉冲信号进行计数显示,使用电源电压4~10V,最高计数时钟频率为100KHZ,CT4004的管脚外引线排列及功用如图所示,CT4004的功能如表9-45所示.
