用于验证光纤束的LED闪光器

录入:edatop.com    点击:

 借助图1所示电路,你可以验证光纤束,特别是当链路通过几块插接板时。你能在远端看见它使用的两只高亮度LED。闪光器在大约50分钟后关闭,在关断状态时的功耗微乎其微。电路工作于距离超过1 km的多模光纤上。它还可配合单模光纤,但较难在接收端看到。如果光纤很短,由于LED很亮,因此最好在远端以小角度查看。

验证光纤束电路 www.elecfans.com




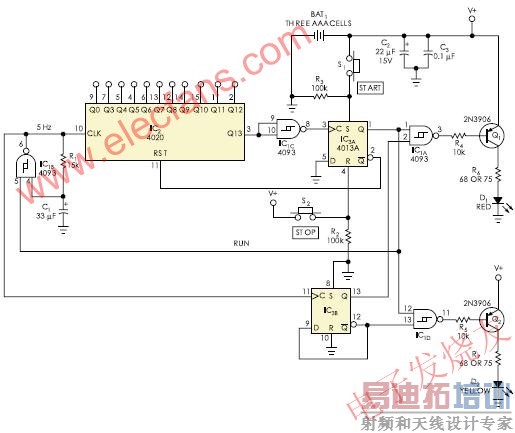

  图1,当链路通过几块插接板时,该电路使你能够验证光纤束。

  IC1B是运行频率约5 Hz的施密特触发振荡器,驱动IC2,后者是4020二进制触发器。IC3A是控制双稳态多谐振荡器。按动按钮开关S1,则设置双稳态多谐振荡器,后者启动振荡器,并启用4020,以便开始从它的全零状态起计数。它还启用门电路IC1A和IC1D,二者控制PNP LED驱动晶体管。按动按钮开关S2,则使控制双稳态多谐振荡器复位;或者4020到达其计数序列的末端,使双稳态多谐振荡器复位。IC3B把振荡器频率除以2,来向LED驱动器提供50%占空比。T1-¾ LED很好地安装在ST桶形连接器中,有胶水固定它们的位置。你可以用插接线来匹配网络中的光纤连接器。考虑到光纤衰减情况,黄光LED也适用

  。但如果你选择用两只红光LED,则应以振荡器频率驱动其中一只LED,以振荡器频率的一半驱动另一只LED。元件值和安放方式不重要;图1所示电路位于一个较老的表面贴装光纤插口盒中。
