LED照明驱动IC的正确选用

　　在LED照明领域，为体现出LED灯节能和长寿命的特点，正确选择LED驱动IC至关重要。没有好的驱动IC的匹配，LED照明的优势无法体现出来。那么在选用LED驱动IC时，应该注意哪些性能指标和使用方法吗

　　LED照明灯具在近期得到飞跃的发展，LED作为绿色环保的清洁光源得到广泛的认可。LED光源使用寿命长、节能省电、应用简单方便、使用成本低，因而在家庭照明都将得到海量的应用，欧司朗光学半导体公司2008年调查统计，全球每年家庭照明灯座出货量约为500亿个。

　　LED光源的技术日趋成熟，每瓦发光流明迅速增长，促使其逐年递减降价。以1W LED光源为例，2008年春的价格已是2006年春的价格三分之一，2009年春将降至2006年的四分之一。

　　LED绿色灯具的海量市场和持续稳定数年增长需求将是集成电路行业继VCD、DVD、手机、MP3之后的消费电子市场的超级海啸!

　　LED灯具的高节能、长寿命、利环保的优越性能获得普遍的公认。

　　1. LED高节能：直流驱动，超低功耗(单管0.03~1W)电光功率转换接近100%，相同照明效果比传统光源节能80%以上。

　　2. LED长寿命：LED光源被称为长寿灯。固体冷光源，环氧树脂封装，灯体内也没有松动的部分，不存在灯丝发光易烧、热沉积、光衰快等缺点，使用寿命可达5万到10万小时，比传统光源寿命长10倍以上。

　　3. LED利环保：LED是一种绿色光源，环保效益更佳。光谱中没有紫外线和红外线，热量低和无频闪，无辐射，而且废弃物可回收，没有污染不含汞元素，冷光源，可以安全触摸，属于典型的绿色照明光源。

　　LED光源工作特点

　　照明用LED光源的VF电压都很低，一般情况下为2.75~3.8V，IF一般为15~1,400mA。因此，LED驱动IC的输出电压是VFxN或VFx1, IF保持恒流在15~1,400mA。LED灯具使用的LED光源有小功率(IF为15~20mA)和大功率(IF大于200mA)二种。小功率LED多用做制作LED日光灯、装饰灯、格栅灯。大功率LED被用来做家庭照明灯、射灯、水底灯、洗墙灯、路灯、隧道灯、汽车工作灯等。功率LED光源是低电压、大电流驱动的器件，其发光强度由流过LED的电流大小决定。电流过大会引起LED光衰减，电流过小会影响LED的发光强度。因此，LED的驱动需要提供恒流电源，以保证大功率LED使用的安全性，同时达到理想的发光强度。在LED照明领域，为体现出LED灯节能和长寿命的特点，正确选择LED驱动IC至关重要。没有好的驱动IC的匹配，LED照明的优势无法体现出来。

　　LED灯具对低压驱动芯片的要求

　　1. 驱动芯片的标称输入电压范围应当满足直流8~40V，以覆盖较广的应用需要。耐压能力最好大于45V。当输入为交流12V或24 V时，简单的桥式整流器输出电压会随电网电压波动，特别是当电压偏高时，输出直流电压也会偏高。如果驱动IC没有宽的输入电压范围，往往会在电网电压升高时会被击穿，从而烧毁LED光源。

　　2. 驱动芯片的标称输出电流要求大于1.2~1.5A。作为照明用的LED光源，1W功率的LED光源的标称工作电流为350mA，3W功率的LED光源的标称工作电流为700mA。功率大的LED光源的需要更大电流，因此LED照明灯具选用的驱动IC必须有足够的电流输出，设计产品时也必须使驱动IC工作在满负荷输出的70~90%的最佳工作区域。使用满负荷输出电流的驱动IC在灯具狭小空间散热不畅，容易导致灯具发生疲劳和早期失效。

　　3. 驱动芯片的输出电流必须保持恒定，这样LED才能稳定发光，不会闪烁。同一批驱动芯片在同等条件下使用，其输出电流大小要尽可能一致，也就是离散性要小，这样在大批量自动化生产线上生产时才能保证有效和有序性。对于输出电流有一定离散性的驱动芯片，必选在出厂或投入生产线前进行分档挑选，调整PCB板上电流设定电阻的阻值大小，使之生产的LED灯具恒流驱动板对同类LED光源的发光亮度一致，以保持最终产品的一致性。

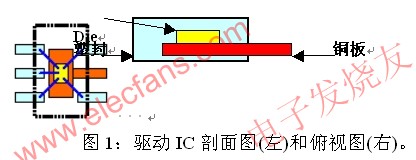

　　4. 驱动芯片的封装应有利于驱动芯片管芯的快速散热，如将裸片直接绑定在铜板上，并有一个引脚直接延伸到封装外，以便于直接焊接在PCB板的铜箔上迅速导热(图)。如果在类似4X4mm的芯片上要长时间通过300~1,000mA电流，则必然产生功耗并发热，因此，芯片本身的物理散热结构也非常重要。

　　5. 驱动芯片抗EMI、噪声和耐高压的能力也关系到整个LED灯具产品能否顺利通过CE、UL等认证，因此在设计驱动芯片时就要选用先进的拓朴结构和高压生产工艺。

　　6. 驱动芯片的自身功耗要求小于0.5W，开关工作频率要求大于120Hz，以免发生工频干扰产生可见闪烁。

　　总之，LED绿色照明促使驱动芯片向创新设计发展。LED灯具照明离不开驱动芯片，因此需要多功能LED光源驱动IC。如果LED灯具选用36V以下的交流电源，可以考虑非隔离供电;如果选用220V和100V交流电源，则应考虑隔离供电。直接使用交流100~220V的驱动芯片，因应用对体积的苛求要求，在技术上还有更高的要求、更大的难度，目前各国都在努力开发中。LED灯具的海量需求市场给所有集成电路设计公司再次成功的机会，如果能快速转型，早出产品，则赢的机会多多。
