基于AP3766的10到20W LED直管灯驱动电路设计
AP3766简介
AP3766是BCD公司最新推出的LED驱动控制芯片,采用原边调整控制(PSR)技术实现高精度的恒压/恒流(CV/CC)输出,省去了副边光耦及恒压恒流控制电路,也不需要环路补偿电路实现了电路的稳定控制,并且采用SOT-23-6 小体积封装,显著缩小系统体积,降低了系统成本。AP3766具有“亚微安启动电流”专利技术,降低了系统功耗,提升了效率。能够使得效率大于80%,空载功耗小于30mW。 AP3766内置外部元件温度变化补偿及恒流CC收紧技术实现垂直的CC特性,保证了量产情况下±5%的输出恒流精度。同时,AP3766内置软启动,过压保护,短路保护功能,提高了系统可靠性。
AP3766具有很强的系统适应性,能够搭配无源PFC逐流式电路,输出图腾柱驱动电路等外围线路满足高功率因数要求和更大功率输出。因此,AP3766不仅可以应用于GU10射灯,E27泡灯,也可以应用于PAR灯,直管灯等。
图1为AP3766的管脚图。
图1. AP3766的管脚图
10到20W LED直管灯方案
对于更大功率的ED直管灯应用,AP3766通过外加推挽电路,可以扩大输出功率范围。图10为该方案电路图。
[p]

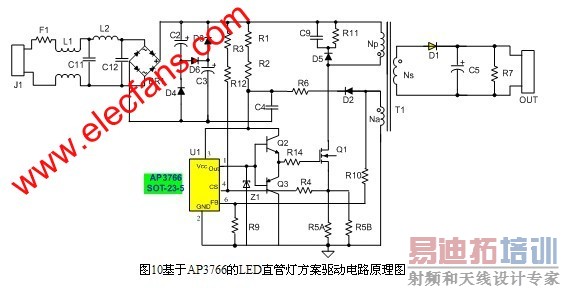

图10基于AP3766的LED直管灯方案驱动电路原理图
图10中F1为保险丝,L1,C11,L2,C12组成共模和差模EMI滤波器。C2,C3,D3,D4,D6构成一个逐流式电路实现功率因数校正功能。经过逐流式电路后,由T1,Q1,D1,C5构成的反激式开关电源电路完成隔离输出和变压功能,控制芯片U1实现反激式开关电源电路的开关控制功能。反激式开关电源电路具有电路结构简单,安全隔离,成本低的优点,特别适合小功率LED驱动电源的要求。而采用原边开关控制方式的反激式开关电源电路省去了副边输出恒流恒压检测电路和光耦器件,进一步降低了成本,提高了系统可靠性和性价比。
图10中,电阻R1,R2为芯片U1的启动电阻,连接到芯片的VCC脚,给芯片提供一定大小的启动电流。D5,R11,C9构成反激式开关电源电路的吸收电路,在开关Q1关断后,吸收开关上的尖峰电压。Na为辅助绕组,与D2,R6,C4构成芯片U1的供电回路。同时,辅助绕组电压经过电阻R10,R9分压,连接到芯片的FB脚,作为输出电压的检测和开路保护电路。
R5A,R5B为开关Q1的电流检测电阻,经过R4后连接到芯片的CS脚,即U1的电流采样脚。芯片U1的1脚为输出驱动脚,经过稳压管Z1,由Q2,Q3组成图腾柱驱动电路放大驱动能量后连接到MOS管Q1的栅极,控制开关Q1的开通和关断。
图11为基于AP3766的13W LED驱动电路实物照片。
图11. 基于AP3766的13W LED驱动电路实物照片

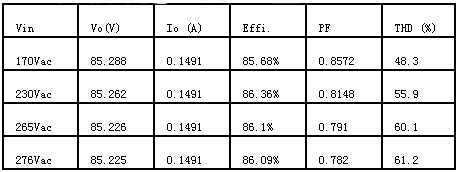

该电路主要性能指标测试结果如表1所示:
测试结果表明,在230V输入电压下,功率因数PF约为0.8,效率大于85%,满足了LED驱动电源各项规格要求
