赣州飞龙岛大桥照明设计剖析

　　光是人与环境相互联系的媒介，照明解决的正是如何合理的利用光，进而帮助我们更加持续有效地利用周围环境的问题。

　　环境心理学研究表明，人与环境具有相互作用的关系，在这个互动过程中，人可以改变环境，同时，人的思想和行为也可被环境所影响。作为改善人居环境，提升城市品质的景观照明，更应充分体现“以人为本”的理念，将环境心理学更好地运用到景观照明的规划、设计中去，实现人与环境的和谐统一。

　　1、项目简介

　　伴随着中国经济的快速发展，中国的城市化进程也越来越快。城市的人口的增加加大了旧有城市设施和城市交通的负担，道路和桥梁的施工建设和城区的扩建不可避免。

　　赣州飞龙岛是赣州市重点工程，位于赣州中心城区西部，连接河套老城区和章江新城区，全长1420米，主桥采用独曲塔双索面混合斜拉桥结构形式，桥面设计为双向4车道，是一座集城市交通和城市景观功能于一体，彰显现代设计理念的大型城市主干道桥梁。

　　飞龙岛大桥的照明设计本身包含功能性照明和景观照明两项内容，功能性照明主要解决夜间行车道路、桥梁的照明，开拓视野、引导行车方向、保障交通安全畅通、提高运输效率。景观照明的目的则是根据桥梁特点，通过恰当的照明手法体现出飞龙大桥的立体感，从美学的观点出发，要表现大桥的神韵，使蜿蜒伸展的飞龙岛大桥与波涛汹涌的水面形成一个动静结合的有机整体，突出艺术美感，创造出一种惬意、美观和标志性的环境文化。

　　2、设计要求：

　　不同于一般的建筑，桥梁的照明必须同时满足功能性照明和艺术美感两个要求。功能照明要求桥梁的水平照度，垂直照度，均匀度、防眩光、安全性等技术指标在照明设计时必须考虑进去，此外，景观照明也不可忽视，怎样才能二者兼顾成为考验设计师们的设计水准和设计方案的创新与否。

　　新型的现代化桥梁的照明设计必须考虑融入更多的现代元素以及与现有城市布局的整体融合。展现出时代性、创新性、高科技化等特色。

　　设计方案充分考虑节能环保、安全及工程成本。 [p]

　　3、设计主导原则：

　　功能性：满足大桥的功能照明要求，使行车道路照明部分的照明设施具有良好的光照度。

　　标志性：大桥主塔的照明要求突出其特色，强化造型，追求灯光照明艺术性与功能性的结合。

　　安全性：充分考虑江面的气候特点，保证灯具设备的安装方便，维护人员维修安全，设计时结合防水、防腐、防风、防震等要素。

　　艺术性：以照明作为主要手段，反映出夜色下的大桥本身的结构特征和造型特色，烘托出飞龙岛大桥磅礴的气势。

　　4、设计构思：

　　飞龙岛大桥全长1449.671米，其中主桥厂230米，引桥长565米，在该次设计中，我们主要体现桥体两侧及桥体周边环境的配套亮化。

　　A.大桥主塔：主塔高70米，斜拉索结构，是该次景观亮化设计的焦点位置，由于塔体不是垂直结构，而是倾斜设计，造型奇特，为突出这一特点，我们在塔德两侧沿塔形布置LED像素灯。斜拉索上由于安装及维护灯具较困难，我们不作过多的装饰，只在拉索下面布置投光灯具，向上投光将拉索打亮。

　　B.桥体：桥体上本身设计有路灯照明，长长地成排路灯本身有多点成线的装饰效果。在装饰设计上，我们只考虑将桥外沿轮廓进行装饰，在两侧设计安装柔性霓虹灯，凸显大桥雄伟壮观的长度美。

　　C.桥体护栏：桥体护栏主要作用是防护人身安全，护栏隔一段距离有一个竖墩，我们在竖墩上设计变色管，与桥外沿一起增加桥体远视体积，变色管产生丰富的色彩变化，配合桥外沿轮廓上的柔性霓虹灯，使桥体打破平淡的单一色诱而产生灵动的美感。

　　D.桥墩：桥墩在桥体设计中属于大体量，为表现这种体积感，我们在每一个桥墩上设计黄色投光灯。

　　E.桥周边环境：在桥的周边环境塑造上，主要是绿色植物的亮化，在有特点的植物上安装LED投光灯，使整个空间环境与桥体亮化浑然一体。

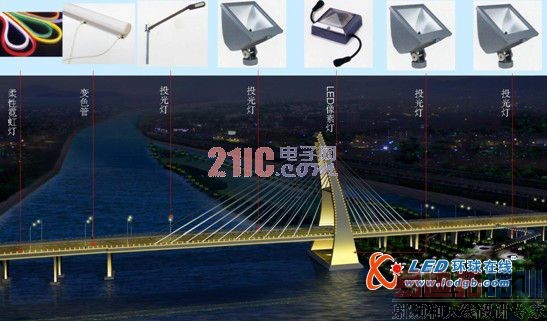

　　5、详细照明设计方案和灯具选型：

　　为满足设计要求和设计上的构思需要，我们经过环保安全以及后期维护的考虑，选择以下灯具作为飞龙岛大桥照明设计的主体照明设备。

　　彩皮柔性霓虹灯：彩皮柔性霓虹灯是传统玻璃霓虹灯的最佳代替物。它拥有柔性霓虹灯的所有优点，比如发光柔和，亮度高，使用寿命长，省电耐用，高柔软度等。由于彩皮柔性霓虹灯表皮本身已经带有颜色，因此，即使白天没有接通电源时仍然能够适用，色彩艳丽，漂亮美观。装饰性能非常好。将NEONEON银雨的彩皮柔性霓虹灯用在飞龙岛大桥桥体两侧进行装饰，白天衬托大桥的桥体，晚上与桥面上的路灯相互辉映。 [p]

　　第一代高压丽得变色管：是一种非常先进的LED装饰照明灯饰产品。以红绿蓝三种颜色的LED作为发光源，使用了先进的微电子和数码技术，选用优质元件，使得产品拥有良好的可靠性。通过内部连接数码电路，外接控制器控制，控制器内预设控制程式，能进行颜色变幻，色彩追逐，过渡渐变，灰度变化和七色变化，产生出柔和、统一、多彩的视觉效果。我们将该产品用于大桥桥墩，为大桥的桥体增添变换的色彩和丰富的照明效果，产生灵动的美感。

　　120灯LED大功率单头路灯：LED路灯以大功率LED为光源，是非常节能环保的绿色照明光源，灯头部分由铝合金压铸而成；灯罩采用高质量钢化玻璃，具有良好的透光性和防尘防水性能，全套采用不锈钢固件，产品表面采用环保氟碳粉末静电喷涂，使灯具具有良好的自洁性。与传统的道路照明灯具相比，大功率LED路灯节能50%,安全可靠，使用寿命长等特点，是现代道路照明的主要灯具。

　　LED投光灯：LED投光灯是一种优良的线性表面洗墙产品。采用超亮的白光LED,透射范围广，距离远，光束均匀，可方便的安装在墙面、地面和屋顶等地。IP65的防护等级可适用于各类户外场所。可通过预设好的DMX程序控制器控制，产生颜色变幻的效果。在桥墩和周边有特色的植物旁边采用，烘托出整座大桥和周边环境融为一体的亮化效果。

　　LED像素灯：以红绿蓝LED作为发光源。由一系列的像素灯按照工程要求组合，可形成各式各样的图案、字母、文字，还可播放动画和视频，易于安装和控制。可以利用PC或DMX512控台进行整个系统的控制。

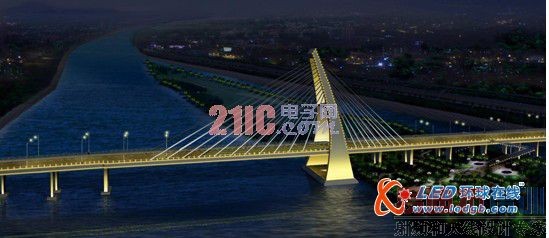

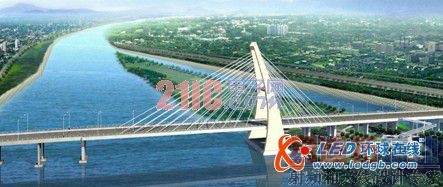

　　6、效果图

　　7、结语：

　　空间是建筑的实质，而光是建筑空间的灵魂，照明设计就是要在特定的场合去表现光的存在，将光的力量纯化和浓缩。整个飞龙岛大桥的照明设计符合并且进一步诠释了上述理念。经过鹤山银雨照明设计师的精心设计和努力，夜景下的飞龙岛大桥犹如彩虹般横卧江上，将成为赣州又一标志性建筑。
