市场最低成本LED日光灯驱动方案

　LED作为一种新型光源，节能、长寿命、无污染而受到大家的广泛关注，但目前从国内市场来看，要替代传统的节能灯目前还是有一定的过程。不过，我个人看现在的LED市场，在质量有保证的前提下，价格也合理情况下方可打开国内LED照明市场。

　　目前台湾数能科技开发一款专门针对LED照明的IC NU501,实现了低成本的恒流驱动方案，整个恒流驱动电源总成本在RMB2元左右。下面是具体方案说明：

　　Nu501是最新设计的一款线性LED恒流驱动IC,封装为sot 23-3,应用电压范围为0.4-12V,输出电流为15-60mA可选。由于较高的耐压，在多灯串联的应用中， 只需要少量的外部元件，就可以实现交流输入应用，和传统的应用电路相比，不仅省了隔离 变压器，而且缩小了整个系统的体积和设计成本。该产品主要应用在家庭照明和景观照明。

　　典型应用电路：

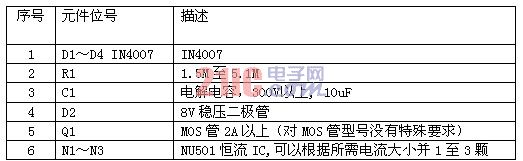

　　参数设置：

　　1、D1~D4通过4个二极管组成整流桥，AC220V交流通过整流桥后输出DC直流。

　　2、C1 电容的选择

　　电路中C1是电解电容，主要是起到一个滤波作用并可以提高效率，为保证其达到更高的效率，最好选用10UF以上，因220V交流整流后是311V的直流，估电容的耐压值要300V以上。

　　3、电路中的MOS开关管主要是承担压降，比如电路中串75颗LED灯珠，这样的话，MOS管上所要承担的压降大概在70V左右，所以这样一来它的发热量会比较大，需加散热片进行热处理，为了减少散热量，同样也可以通过使用更大电流的MOS开关管。

　　4、NU501是15ma至60ma的定电流设计，所以在选择输出电流时，可根据自己所需要的电流大小进行选择，来达到您想要的恒流源。 [p]

　　测试数据：

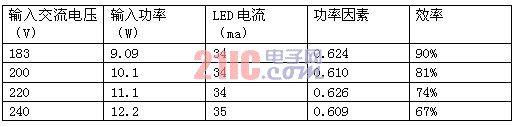

　　下表为150颗（75颗串联，2并）0.07W白光LED灯珠的测试数据：

　以下是测试实拍数据图片

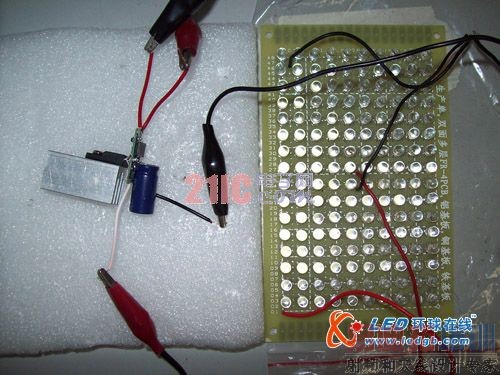

图一：测试样板

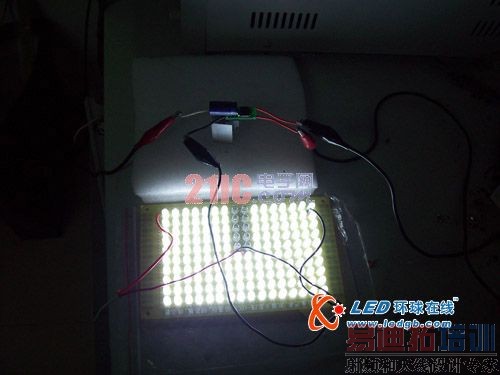

　　图二：测试样板点亮效果

[p]

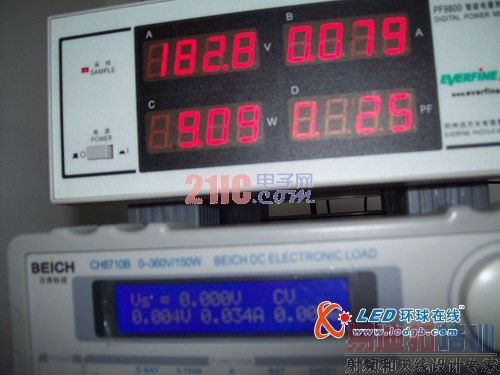

　　图三：182V交流输入后恒流后电流为0.034A

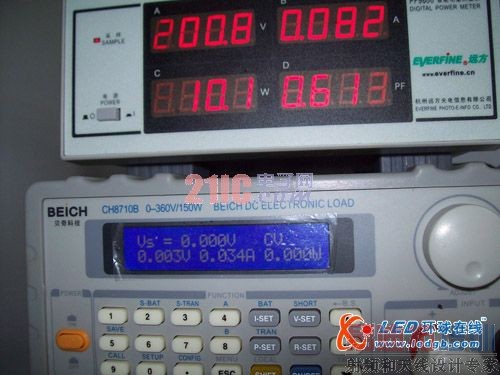

　　图四：200V交流输入后恒流后电流为0.034A

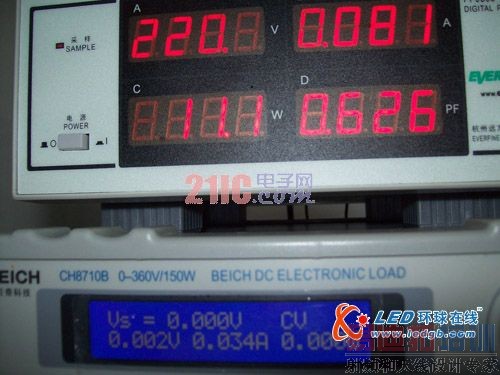

　　图五：220V交流输入后恒流后电流为0.034A

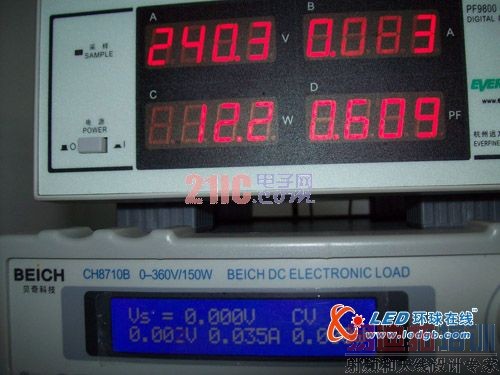

　　图六：240V交流输入后恒流后电流为0.035A

　　图七：客户使用本方案量产的LED日光灯成品
