基于MSP430单片机的颅内出血检测设备设计方案

录入:edatop.com    点击:

1 引言

在中国有许多因创伤性颅脑损伤的患者急需抢救,但相当一部分颅内出血患者因未能及时诊断,延误了抢救和治疗时机.因而出现脑血肿或脑疝后压迫脑组织.使脑干和脑实质受到不可逆转的损伤。近红外颅内出血检测设备能在短时间内对颅内出血作出准确的判断.为是否实施CT/MRI检查提供指征。可以显著提高患者的成活几率及神经系统功能恢复.在临床上主要用于硬膜外出血(EDH)、硬膜下出血(SDH)、浅表脑实质出血等,其优点是快速、准确、无损伤,可以应用于急救中心、医院临床科室、监护病房ICU及野外战场等。但在国内还未见到关于此类设备的相关报道,国外比较成熟的设备主要是德国Oicrain公司生产的CRAINscan仪器,价格昂贵。我们根据血红蛋白对近红外光的吸收特征及朗伯特一比尔定律.设计一种便携式设备.实现对人体脑组织的无创、直接测量,为及时监测病程变化和抢救治疗方案的制定提供依据。

2 基本原理

当忽略散射时.介质对人射光的总吸收量是介质中各色团吸收量的线性迭加,根据Beer-Lambert定律,透过介质的光强It入射光强I0间满足以下关系:

OD=-lnIt/I0=μcl

其中μ是吸收系数,C是介质浓度,l表示光程。0D为光密度,当入射光波长一定时。OD是介质浓度的线性函数。正常情况下人体大脑两侧对光的吸收是对称的.如果有血管破裂引起内部出血时,局部血浓度升高.光的吸收就会增加周此通过对人体大脑两侧光密度的测量可以判断颅脑外伤患者是否存在脑出血现象,为是否需要进一步CT或MRI检查提供指征。

3 硬件设计

设备以MSP430单片机为控制核心.其输出脉冲信号驱动特定波长的LED产生近红外光.近红外光源透过颅脑组织,由检测探头中的光电传感器采集含有脑组织血氧信息的光信号,光电转换后将电信号传送给单片机,经过处理后的信号可以保存在EEPROM中也可通过LCD显示。还可以将信号通过USB口传送给计算机进行进一步处理或存储。其系统框图如图1所示:

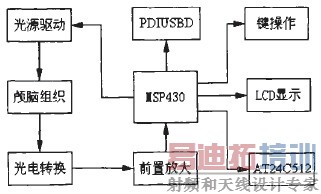

图1 设备系统框图

3.1 检测探头

探头由光源、光电传感器和前端转换电路组成,小圆孔用于固定光源,光电传感器则同定在中间,光源选择LED,传感器选用S1226系列光电传感器.其暗电流小,感光灵敏度为高。光源和传感器之间的距离设定为40mm.探头的平均探测深度为约为3cm,光源以恒流源驱动.并在脉冲信号的控制下分时发光实现了双测检测的功能。接触面设计为弧形,边缘和放置光源及传感器的部位凸起,减少光源外泄,其余部位设计很薄,边缘有斜口,使其容易弯曲,基座材料采用医用硅胶,避免固定探头时给被测试者带来不适。

图2 检测探头

3.2 主机电路

3.2.1 MSP430单片机

系统选择,TI公司生产的16位单片机MSP430F149,采用高效RISC结构,有16个快速响应中断,最高时钟频率为8MHz,中断唤醒时间小于6微秒。其单片集成了多通道A/D转换器、模拟比较器、定时器、串行通信接口、数控振荡器(DCO)、硬件乘法器,可以满足大多数设备的应用需要。其内部预设了JTAG模块.具有完整的在线调试功能,可利用片内FLASH方便地实现软件升级。

3.2.2 信号存储

AT24C512是Atmel公司生产的64KB串行电擦除可编程存储器,采用8引脚封装,具有结构紧凑、存储容量大等特点,特别适用于大容量数据存储要求的数据采集系统。其与单片机连接电路见图3.单片机通过P3口来控制AT24C512的读写.P3.0控制串行时钟输入端SCL,在上升沿将SDA上的数据写入存储器,而在下降沿从存储器读入数据并送往SDA。P3.1控制双向串行数据输入输出端SDA,主要用于存储器与单片机之间的数据连接。


图3 LED驱动

3.2.3光源驱动电路

光源驱动电路如图3所示,单片机P5.4脚输出Vctrl电压。P5.6控制EN使能端,输入电压大于2.5V时,器件工作,输出电流驱动LED燃亮;当输入电压小于2.2V时,LED1、LED2、LED3端呈现高阻抗。不能燃亮。

SET是偏置电流输入端它与三只LED输出电流的关系为Iled=230xIset,而Iled=(Vctrl-Vset)/R,Vset=1.215V,即:Iled=230(Vctrl-1.215)/R 可以看出,LED输出电流只与P5.4输出电压及电阻R相关,并且在单片机控制下轮流发光。

3.2.4 液晶显示模块

LSDl2864CT是一款图形点阵液晶显示器,它主要由行驱动器,列驱动器及全点阵液晶显示器组成,可完成图形和文字显示。单片机通过P1口实现对液晶模块状态寄存器的操作.P1.0控制D/I寄存器选择信号线,P1.1控制R/W读写信号线,P1.2和P1.3控制CSI及CS2片选信号线,P1.4连接/RST端,P1.5接E使能信号线。P2口为数据端口与液晶模块的8位数据线相连。MSP430专门分出两组I/O端口用于液晶显示.通常启动液晶的顺序是:初始化读状态字写指令代码,写数据,开显示。程序代码按功能不同可分为写指令代码、写数据等模块.使能信号E上升沿触发有效。
