pads 在封装库中丝印做在反面,出GERBER时板上显示不出来

录入:edatop.com    点击:

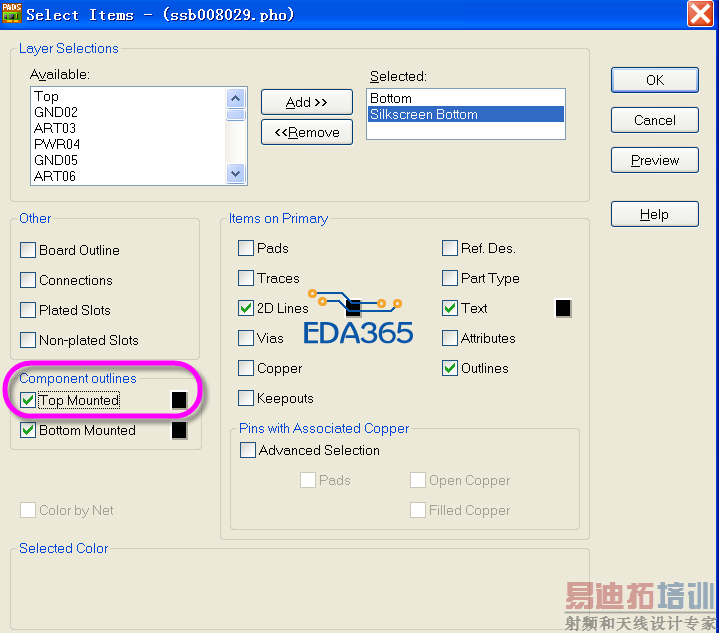

pads 在封装库中丝印做在反面,出GERBER时板上显示不出来

补充一下,做在反面的是插座的文字信息,方便工程师测量时找到关键点

你要问什么问题,需要别人帮你解决什么问题?


楼上的Jimmy正解。这样的话封装丝印就要放在指定层,不能选择ALL了。

学习了

学习了
