LAYOUT导出GERBER.

录入:edatop.com    点击:

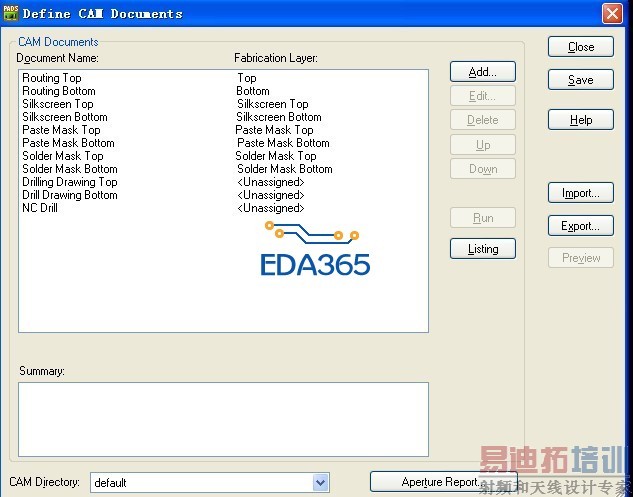

LAYOUT导出GERBER.(我好不容易把每一层设置完,突然发现没有Hatch -Flood All,.怎么办?导出GERBER是输出这些吗

这个没有什么影响的,你重新灌一次,再出gerber好了!

这个有关系吗?不太清楚 那就重新灌 在出啦

1.设置好gerber以后在灌铜也是可行的,灌铜顺序对出gerber没影响,放心的出。
2.钻孔参考层怎么出了两层,要是通孔的话,一个钻孔顶层就够了,因为孔是贯穿整个板的,两层就出重复了。但是,有盲埋孔的除外,除了正常的钻孔参考层,盲埋孔要单独有钻孔参考层。
