6层阻抗板的PCB走线要求

录入:edatop.com    点击:
如题,如今要做一块6层板的阻抗板,层叠为TOP--地--信号---电源--信号--BOT,板厚1.6MM,FR4材质
现在要求的是:各信号层走50R,90R,100R的线时需要的走线宽度和安全间距,pcb材质的层叠图
可以用SI9000算出来,但是据说各个板厂生产工艺不同,所以求正规答案或者做过的前辈指点
在线等待,谢谢!

主要是因为各个板长的固化片厚度和fr4不一样。一般的线宽线距gerber发到板厂,提出阻抗要求,板长还会调整的,基本都会满足你的阻抗要求的

每个板厂的要求不一样,最正规的就是你把叠层信息、半固化片厚度,基材,验收标准写到上面,这样不管是哪个板厂看到了,就会明白了,就像2楼说的,计算出来的阻抗都是根据理论的,但是实际残铜率只有最终的PCB才能确定,这就是板厂为什么要调整的原因了

谢谢你们,就是说我可以根据理论算法大概做好,之后提交给PCB生产厂家,他们再稍微调整一下就OK了

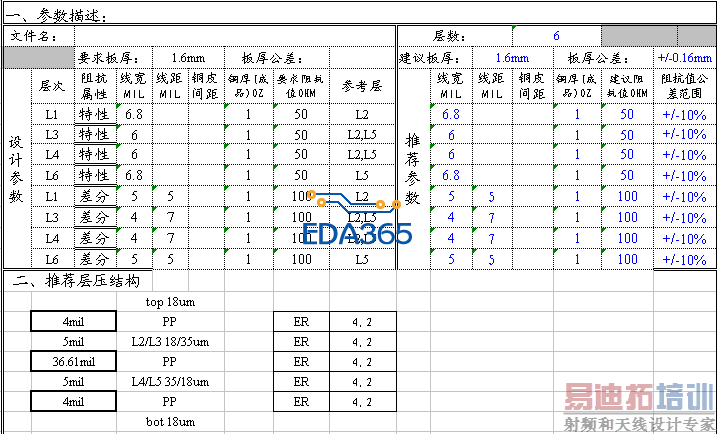

一般板厂都会有一个阻抗叠层说明,照着他们给的的推荐值布线也行。

最好能把叠层叠对称了,防止板翘曲。
