为何元件导入PADS中会有两个高度信息
录入:edatop.com 点击:
在库中建立一个元件,在PCB Layout完成后导出3D图形时发现,元件的器件高度变化,例如一个Part type为D25XB60的元件,库中信息如下:

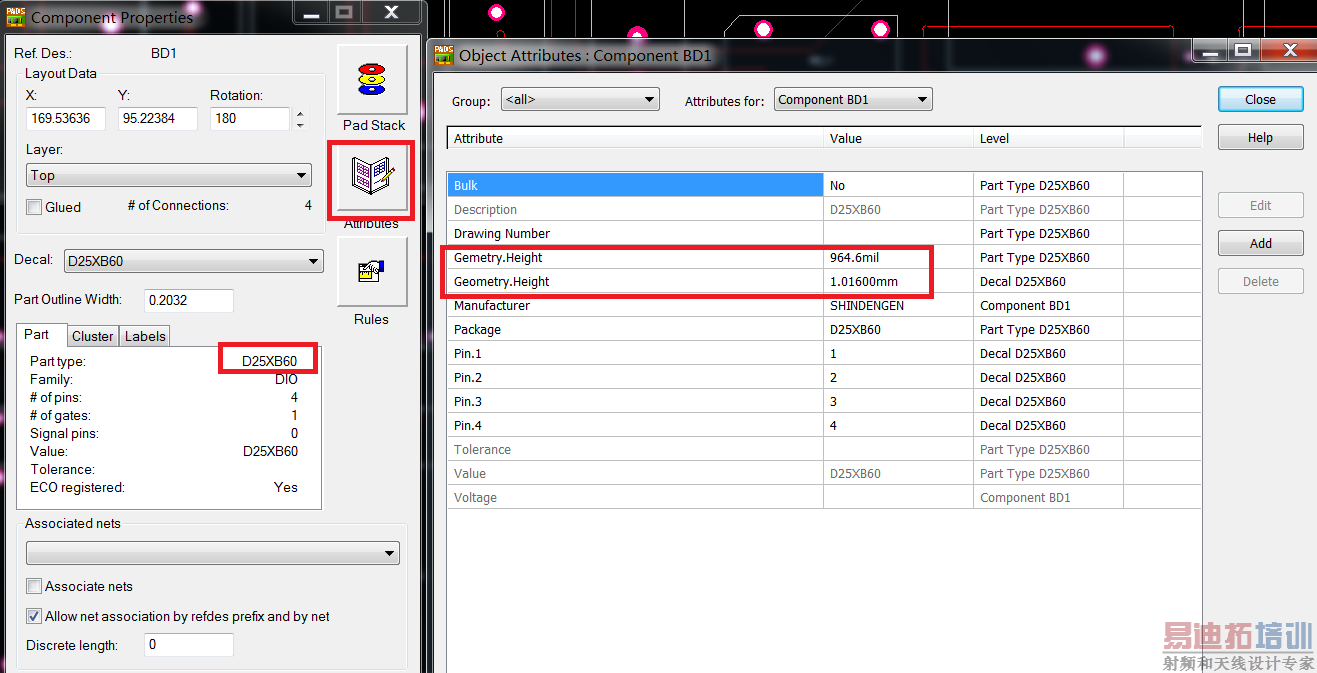

建立库的时候,器件高度明明是964.6mil;可是导入PCB后,该高度变为两个,一个是964.6mil,另外一个变为1.016mm;
试一试把gemetry.height改为geometry.height , 因为高度的属性是geometry.height ,把1.06mm的那个删去。

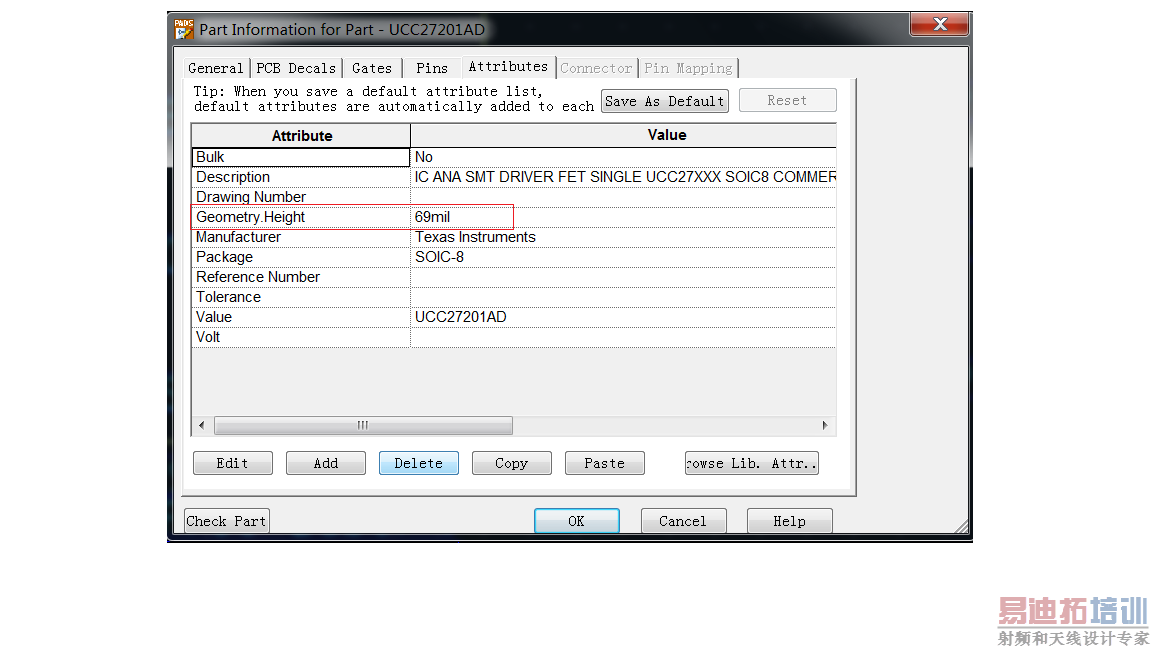

举例说明我遇到的问题,该图为旧的元件,注意尺寸封装制作错误,高度信息写成Geometry Height;两者中间少了一个.;
我在库中将其更新,更新后信息如下:
图片如下

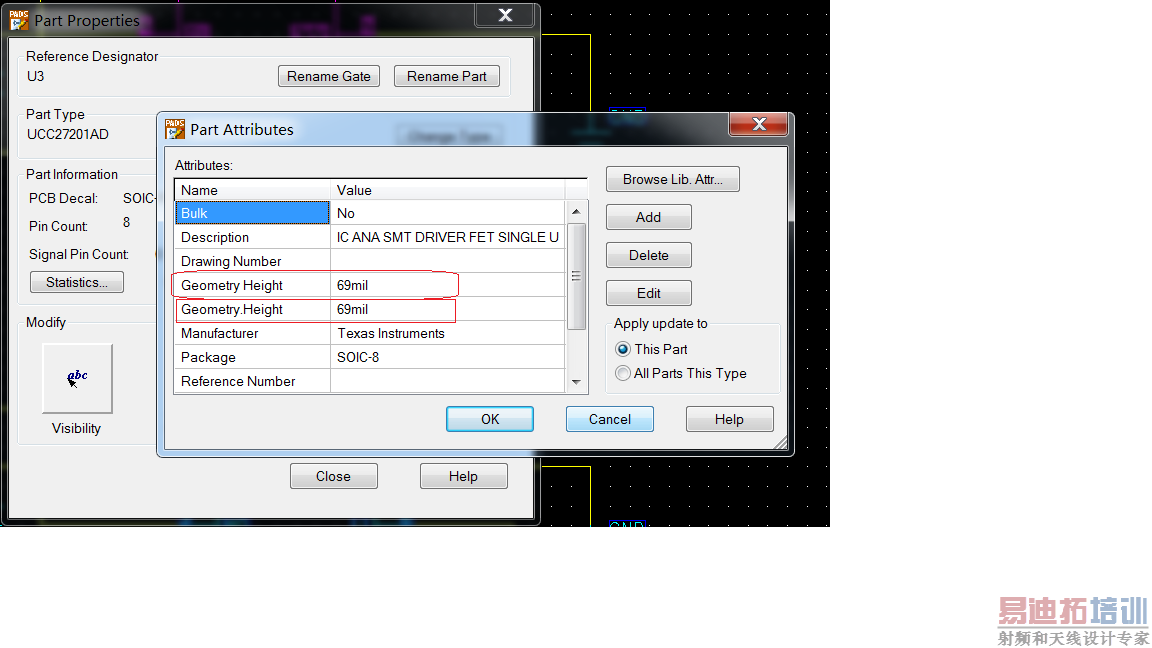

然后我在Pads Logic中使用Tools Update from Library准备更新此类库中有更改的元件,更新后我看到结果如下:出现了两个高度信息,旧的那个信息没有被删除;新的也添加进去了
库中此类问题较多,已统一更改,但公司有项目已经使用该库,那么一些器件的高度信息就是错误的,我想每个项目重新Layout时,都进行一次Update from Library;将高度信息调为最新版本的,但是旧信息为何删不去?
