DRC无法走线的问题

录入：edatop.com 点击：

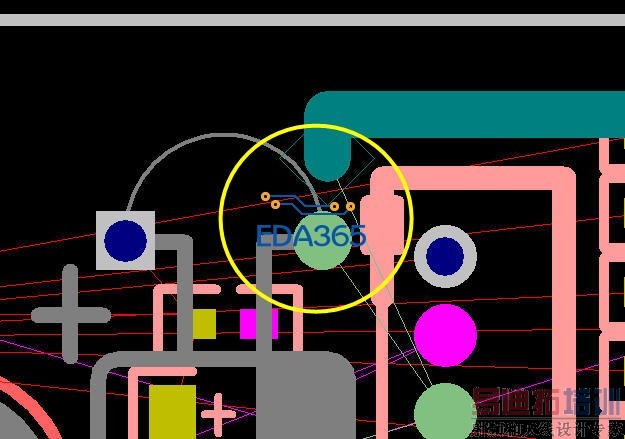

请问各位大侠,我打开DRC之後,在图中圆圈的地方无法走线,
请问是哪里设置有问题呢？敬请指点,谢谢.

把DRC关掉就可以了。

规则设置问题，把规则改小一点

请问 LARRY大侠要改那个设定？请说明一下好吗？谢谢.

安全间距设置中把间距调小点

我的安全距离设定只有 0.3mm ,请问会太大吗？
以前也都这样设定的,我改成 0.2mm,那条线开了DRC还是不行走线,
请各位大侠说明清楚是那个设定出问题好吗？感谢.

0.15mm的间距就已经很大了，不过最小是0.1mm根据情况自己定吧

最好是将元件外框丝印不要入在TOP层，优先放在ALL LAYER层，元件编辑一下将外框丝印改过来就可以走线连接起来了！

大侠正解,问题解决了,感谢.
