pads中如何导入dxf格式文件
录入：edatop.com 点击：
在cad2008生成的dxf格式的文件 在导入pads9.3时 怎么按原比例导入到pads中 求高手指点

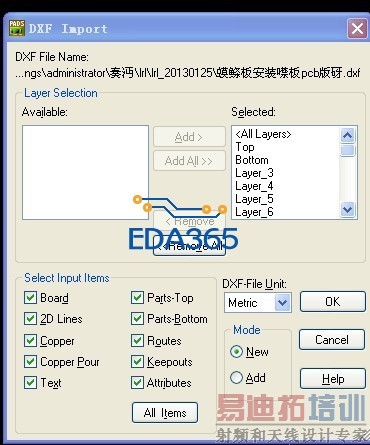

很简单啊，直接File下点击Import，然后在弹出的对话框右侧选择DXF file，然后选择你要导入的文件就可以了
但是要注意的是，导入文件的时候有选择导入文件的尺寸单位，这个要和源文件一致。一般情况下，CAD图都是用的公制，所以先把PCB文件设置公制，然后导入CAD的时候也选择公制，就可以1:1导入了。
不过呢，最好用CAD2008保存为2004版的DXF，这样兼容性更好一些
hb_ben 发表于 2013-1-25 13:11 这个是因为你的原文档不是公制的 你是指pads文件不是公制还是只cad文件不是公制 cad文件吧，autocad 里 文件---新建在打开那里有个下拉，下拉选择无样板公制--然后把图形复制到新建的文件里保存后就是公制的cad文件了 楼上正解
，再导入pcb的时候老是报错
