覆铜异常情况

录入:edatop.com    点击:

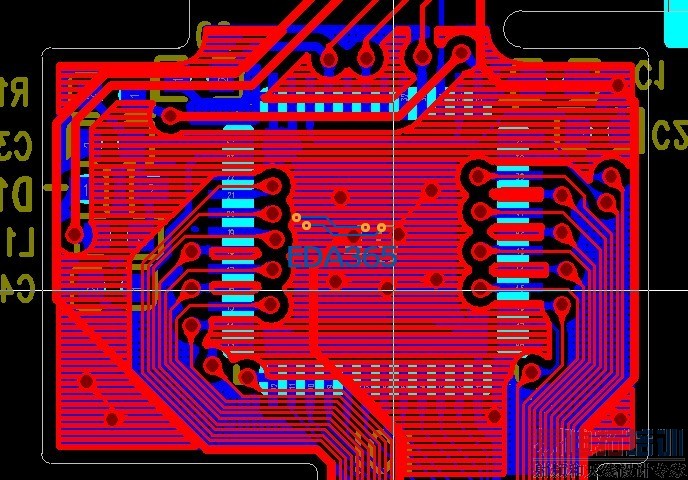

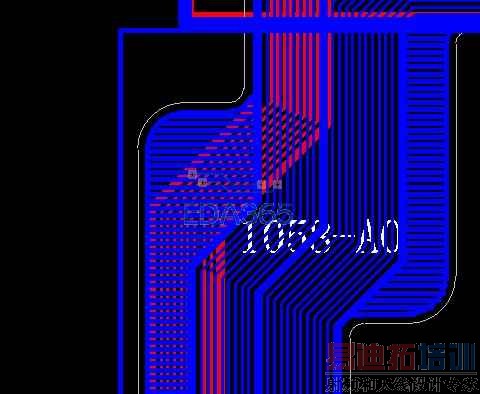

IC区域可以 下面走线区域却不行

什么情况


以下转载:
一是改小铺铜线宽。

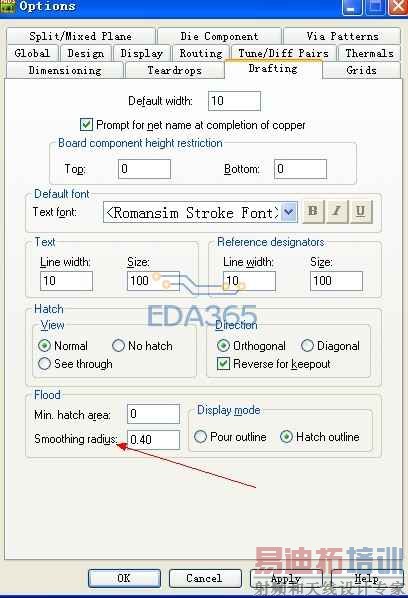

 二是setup-->Preferences,在Drafting中的Flood中的smoothing值改小即可,例如0.5改成0.4。三是有时铺铜时出现死软件的时候,也可以用以上
 两种方法,但是有时两种都不行,这时就把上面两种方法混合使用,即两个设置都改;第四种解决方法是把PCB用export导出.asc文件,然后再
 重新建一个PCB用Import导入.asc文件再重新铺。第五种方法用PADS router打开再另存为一份新文件,然后用PCB Layout打开这个新文件
 再铺就可以了。以上五种方法不一定可行,但是暂时可以解决问题,有时也会检测到电气其它错误用以上方法做。
 第六种方法是最保险的方法,也是不会出错的方法,不过有点麻烦,就是在会出现错的铺铜的那一层,有一个个铺铜框来铺,直到找出令软件

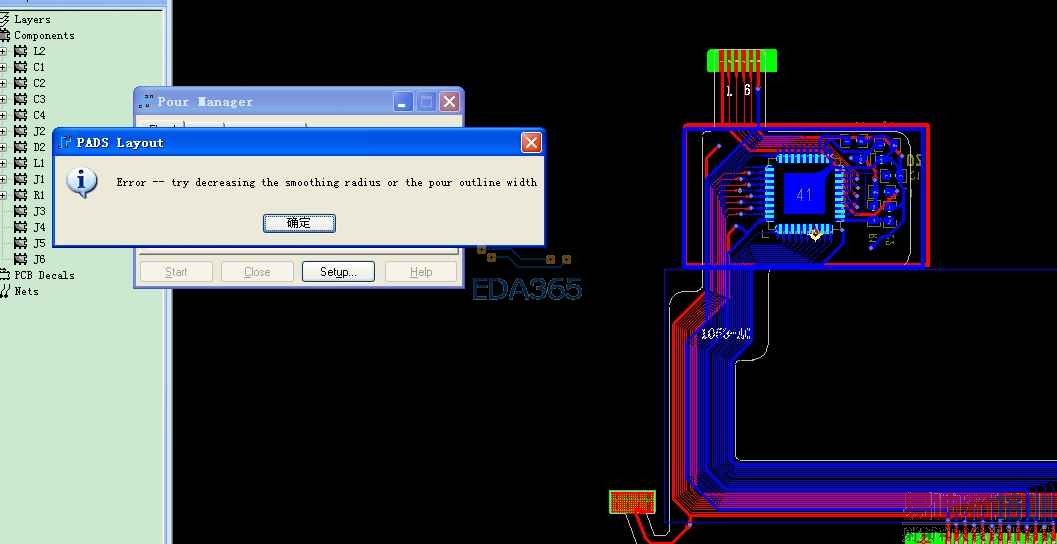

 死软件或出现Error-try decreasing the smoothing radius or the pour outline width问题的区域,然后这部分就用copper来铺;这种方法
 是不用修改线宽,smoothing值等等,但是要多画几个铺铜框。这种方法是最安全的方法

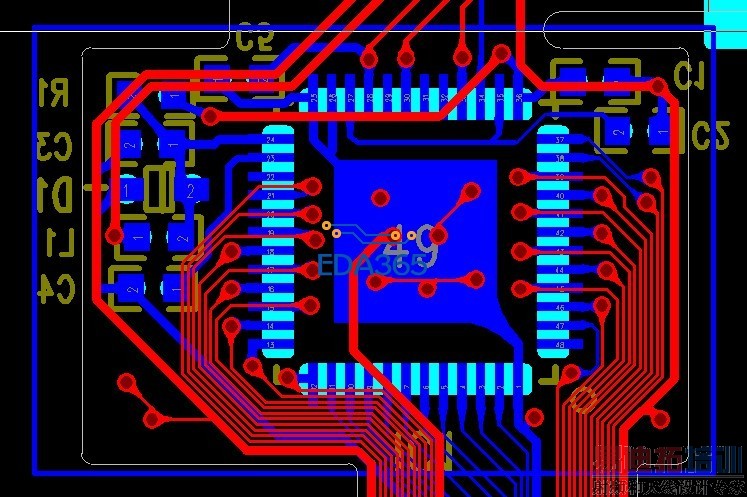

命令PO前这样的,没有TOP层铜皮的,PO后却有了TOP层的铜,跟1楼情况一样的,2楼的答案解决不了,郁闷!

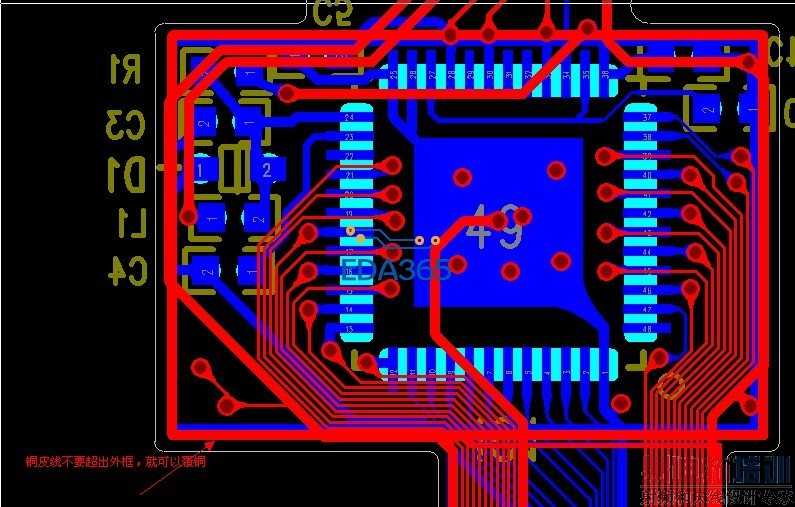

覆铜线不要超出外形边框就可以了
