DRP模式放置元件出现问题找不到原因，求指导
录入：edatop.com 点击：

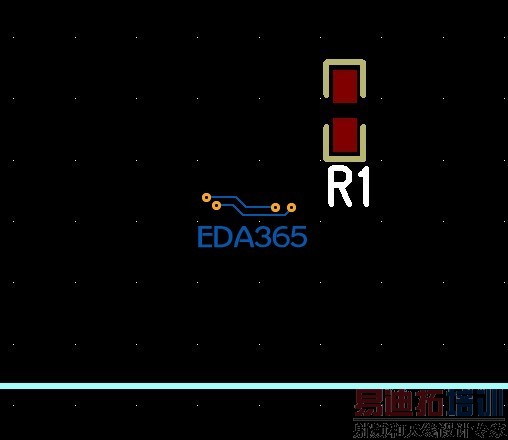

各种原因都考虑过了，封装也没发现什么问题。搞到现在饭都木吃还是没找到原因，谁来解脱我啊.........
将文件飞上来让大神看看
规则没设好？
、、、、
11.rar
好像不能直接传
文件飞上来了，大神在哪呢？快吃晚饭了噢

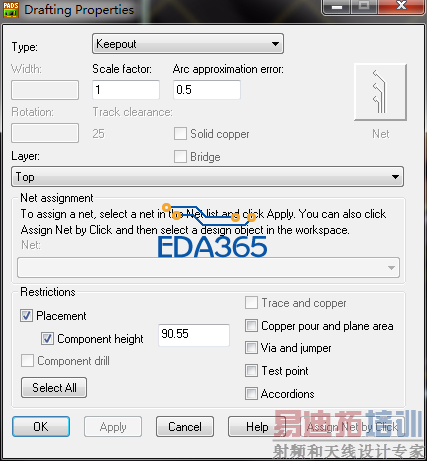

这是keepout，勾上placement表示不允许放置任何器件。勾上height表示不允许放置高度超过90.55的器件。你的封装有问题，在assembly drawing 这层里用text标示了器件的高度。text字体较大，比较长，在一侧，所以超出了boardoutline。解决办法：在封装里打开所有层，把不需要的labels删掉即可。
嘻嘻
元件的名的字体与外框间距没合适吧
在安全距离菜单下看看吧
