PADS LAYOUT 网络线不显示是哪里设置不对?

录入:edatop.com    点击:
pads9.0 LAYOUT 网络线不显示是哪里设置不对?

ctrl+alt+c 调出颜色对话框

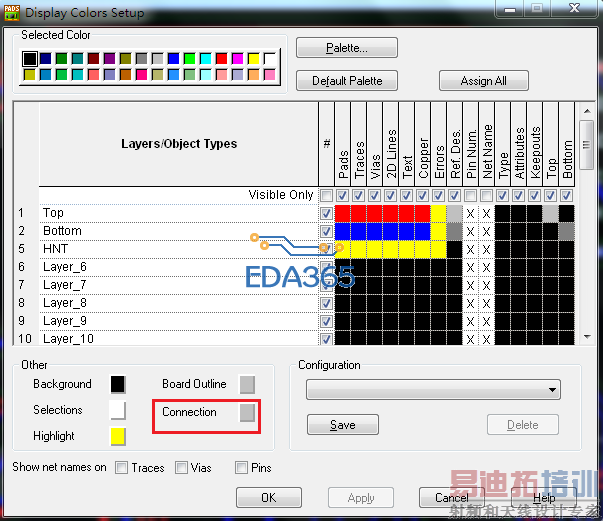

看看下图的Connection颜色换成别的颜色是不是会显示

2楼正解,设置CONNECTION颜色可以显示和关闭飞线
