LAYOUT怎么样把0603的封装改成0402的？
录入：edatop.com 点击：

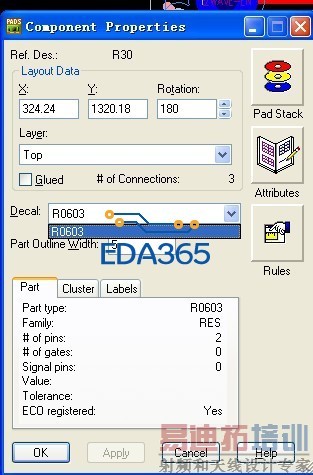

LAYOUT怎么样把0603的封装改成0402的？没有原理图哦。这里改不了
选中其中一个0603封装的器件，右键，edit decal
这时进入到封装编辑界面，在这个界面下，执行:file->open decal，调出你库里的0402封装。
然后退出。在弹出的对话框中选：all.
注意：0402封装的原点位置要和0603一样，不然更换封装后线会乱。
祝你好运！
如果只想更新一个，选那个中间的selected,就ok了
ECO里面也有一个换封装的
