NC的器件在出位号图时如何标记出来,方便手工焊接.

录入:edatop.com    点击:

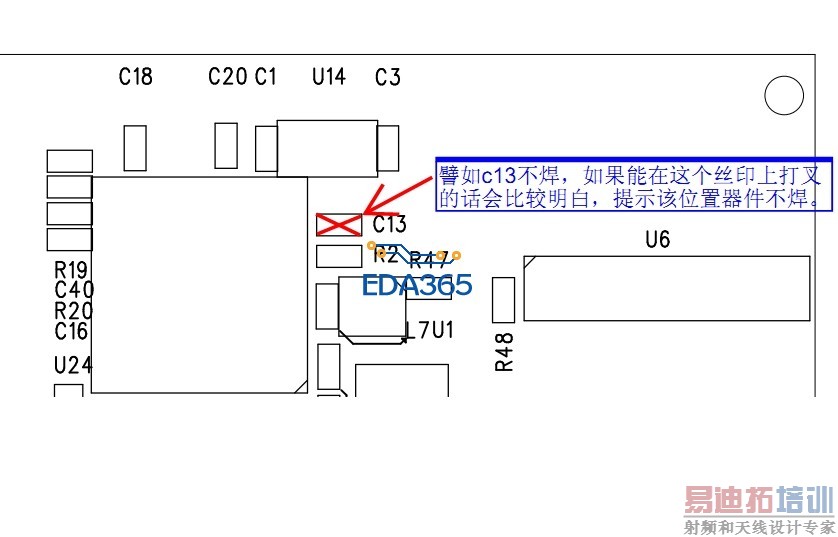

原理图中往往会有不打件的元件用NC标记出来,在出BOM的时候会筛选出来。机器贴件没啥影响,如果手工摆件的时候,这些不需要焊接的器件因为板子上位号还在,如果在出PDF位号图时可以把这些器件标志出来就会方便工人筛选焊接,有人知道该怎么操作吗?

木有人知道哦

在丝印层添加NC放到相应器件边上

楼上正解

嗯,谢谢!这样可以解决问题,但有两个硬件说他们见过打叉叉这种的,不知道是怎么实现的,也许是软件不同吧。
