PADS PCB封装向导问题

录入:edatop.com    点击:

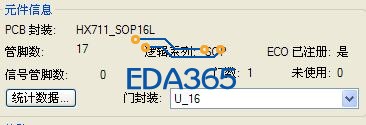

按照pads pcb封装向导制作的元件管脚总是多一个 16脚的显示17脚 32脚的显示33脚

PCB封装向导检查也没有提示错误
请教问题出在哪里啊

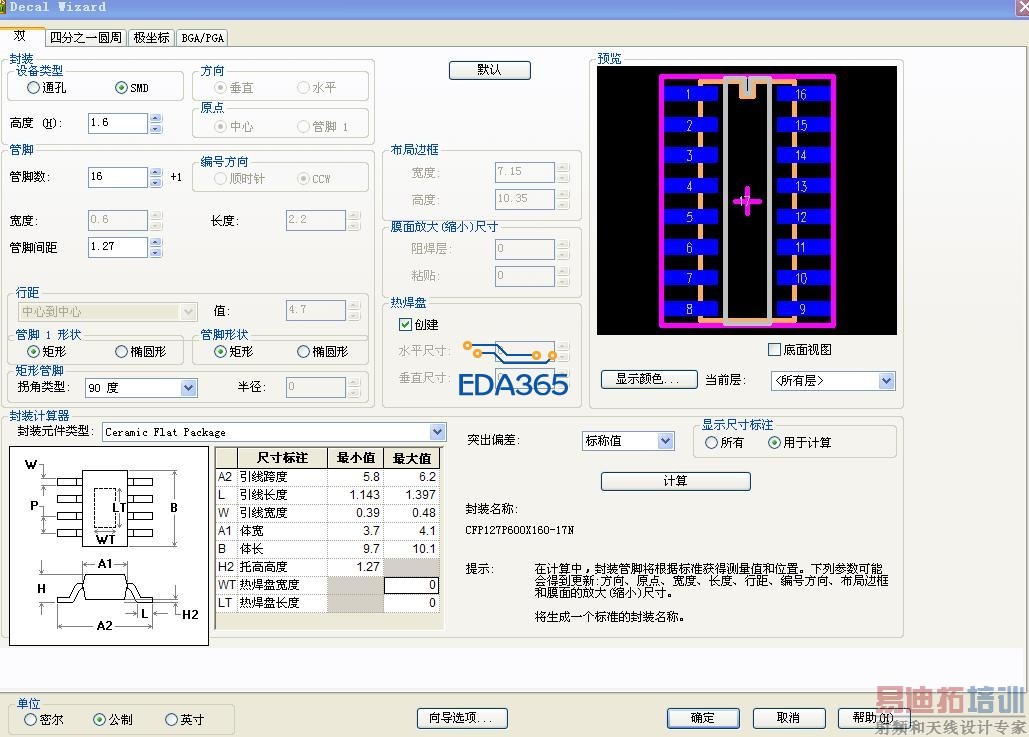

不勾(自动生成热焊盘)选项

[

先谢谢了
没有找到热焊盘设置啊

谢谢了 看到了

好的 多谢了

收藏了。
