PADS的问题，希望大家可以帮一下忙
录入：edatop.com 点击：
我在其他论坛，和QQ群都问过相同的问题。但一直没有找到答案。自己也不知道怎么是好了。
希望大家帮一下我的燃眉之急。
问题是这样的：
用pads Logic画原理图时，碰到引脚很多的器件，想把它分开几个子模块分开画，比较方便。PADS可以这样做吗？又怎样与共同的pcb封装联系起来？具体操作是怎样的？
万分感谢
希望大家帮一下我的燃眉之急。
问题是这样的：
用pads Logic画原理图时，碰到引脚很多的器件，想把它分开几个子模块分开画，比较方便。PADS可以这样做吗？又怎样与共同的pcb封装联系起来？具体操作是怎样的？
万分感谢

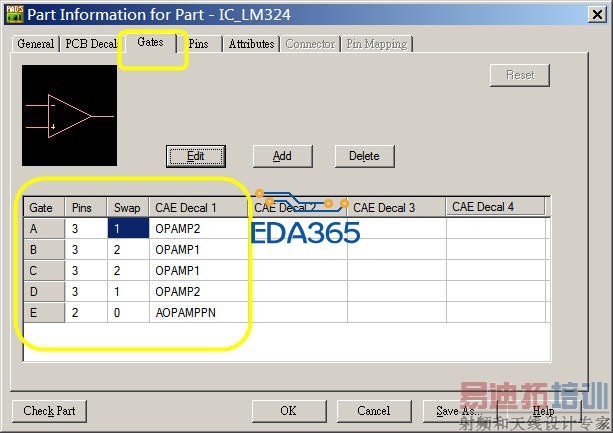

建元件時多使用幾個 Gate即可.
楼上正解
一般都是BGA的元件会这样做。二楼正解，。
