热焊盘设置问题

录入：edatop.com 点击：

请看以下二图：

没弄明白你想说什么

已经设置Round Drilled thermals铺铜方式为 flood over，但还是出现了花焊盘。请问各位大虾是什么原因？

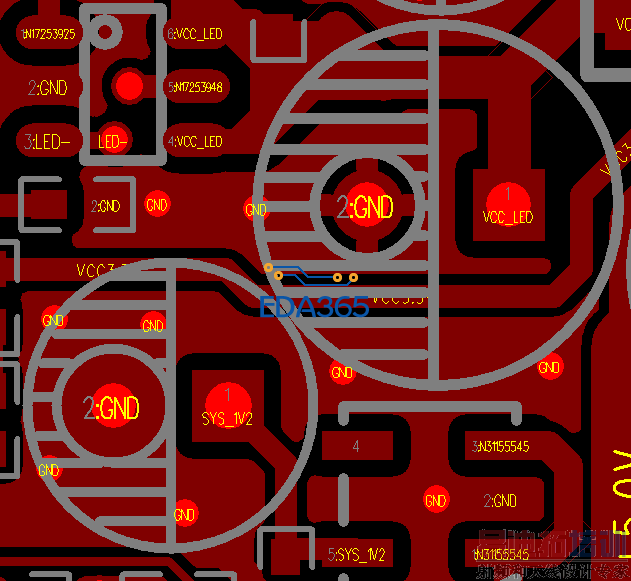

看图中俩电容GND脚

设置了应该不会这样的，你有没有重新灌铜，文件方便上传吗？

难道一个是圆一个是椭圆

把文件上传看一下

上传文件……

1：那个隔热焊盘不是圆形，是椭圆。椭圆长轴和短轴差不多，看上去是圆形。
2：那个隔热焊盘周围手动添加了copper pour cut out，切出了隔热焊盘的效果。

嗯，感谢你的提示，今天我自己也发现了它确实是个椭圆的pad。
感谢你的细心提示，谢谢！

原来那个花焊盘是个椭圆焊盘，只是长轴与短轴被设置成一样了！让你们见笑了！

只要仔细就不会出错误

该怎样设置部分焊盘是热焊盘呢？
