关于覆铜的问题,请指点
录入:edatop.com 点击:

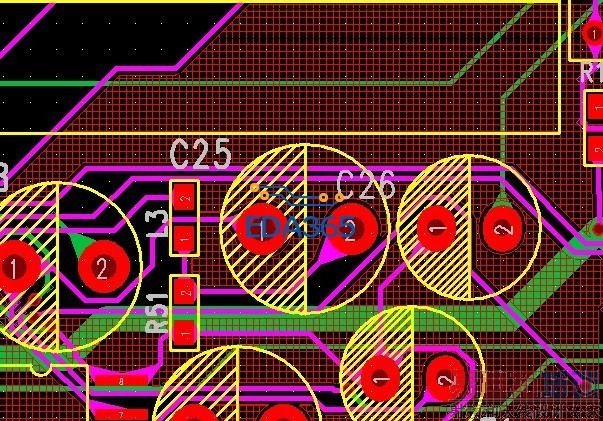

为什么我覆铜是显示的栅格状的铜皮啊?还有覆铜怎么和元件引脚不是全覆盖的,而是有几个链接脚。请高手看下是哪里的问题。谢谢
知道 这个不?
改这里面的就行了

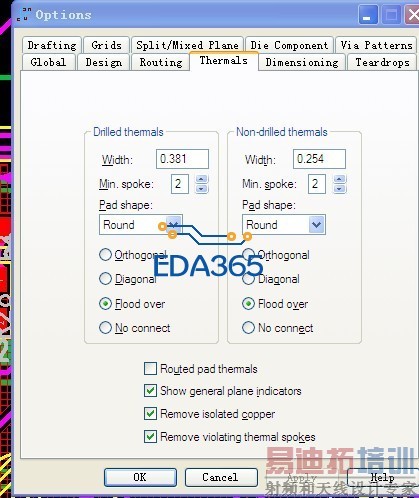

灌铜没有覆盖是因为你只设置了圆形的焊盘为覆盖,Pad shape设置的选择框选择其它形状,一一修改后再灌铜就好了

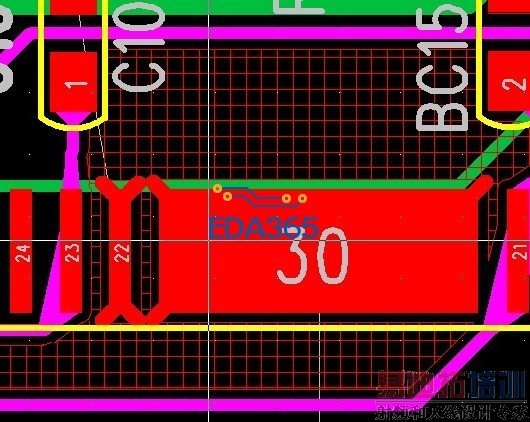

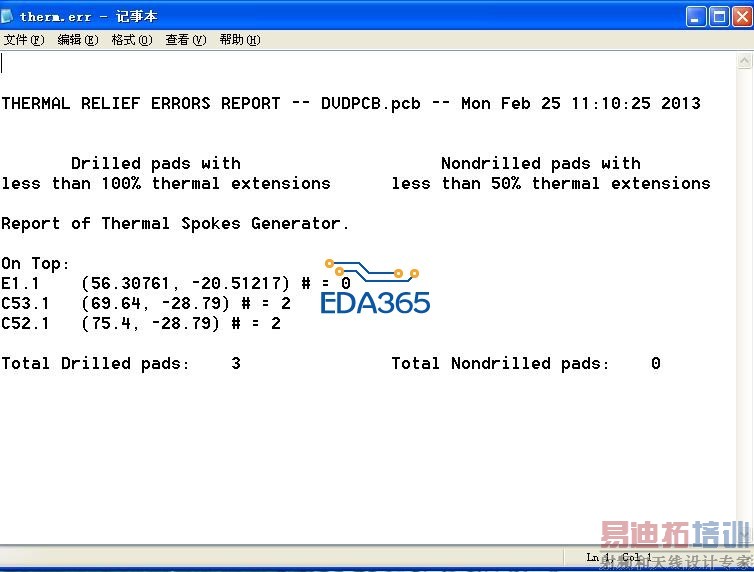

ivwssc334933 发表于 2013-2-24 23:51 谢谢您的指点,我知道 shape只能单选!呵呵。 一、网格铜改为实心铜方法 还有覆铜怎么和元件引脚不是全覆盖的,而是有几个链接脚。 C52,C53的GND管脚没有达到你设置的热焊盘开口最小值。 谢谢的精心点评,我先问下“或者需要手工修铜。用copper pour cut out ”。能给贴图解释吗?谢谢。用KEEPOUT行吗?不让他在IC旁边出现铜皮。 或者需要手工修铜。用copper pour cut out : 谢谢,。你太专业啦!
解决方法:
表层如灌铜,copper离其他元素的避让规则可设置大一些。比如15-20mil.

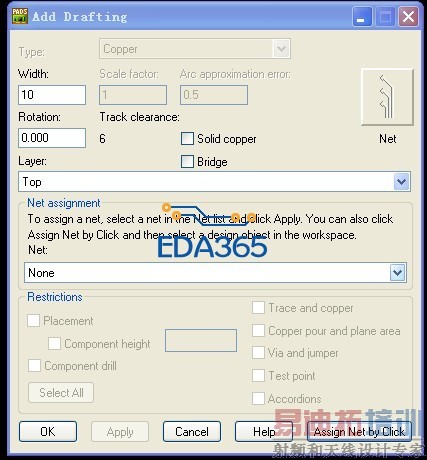

或者需要手工修铜。用copper pour cut out
看视频教程:
3-绘制贴铜、挖铜.part1.rar[/url]
3-绘制贴铜、挖铜.part2.rar
用keepout只要能实现就可以。
