PCB封装的问题

录入：edatop.com 点击：

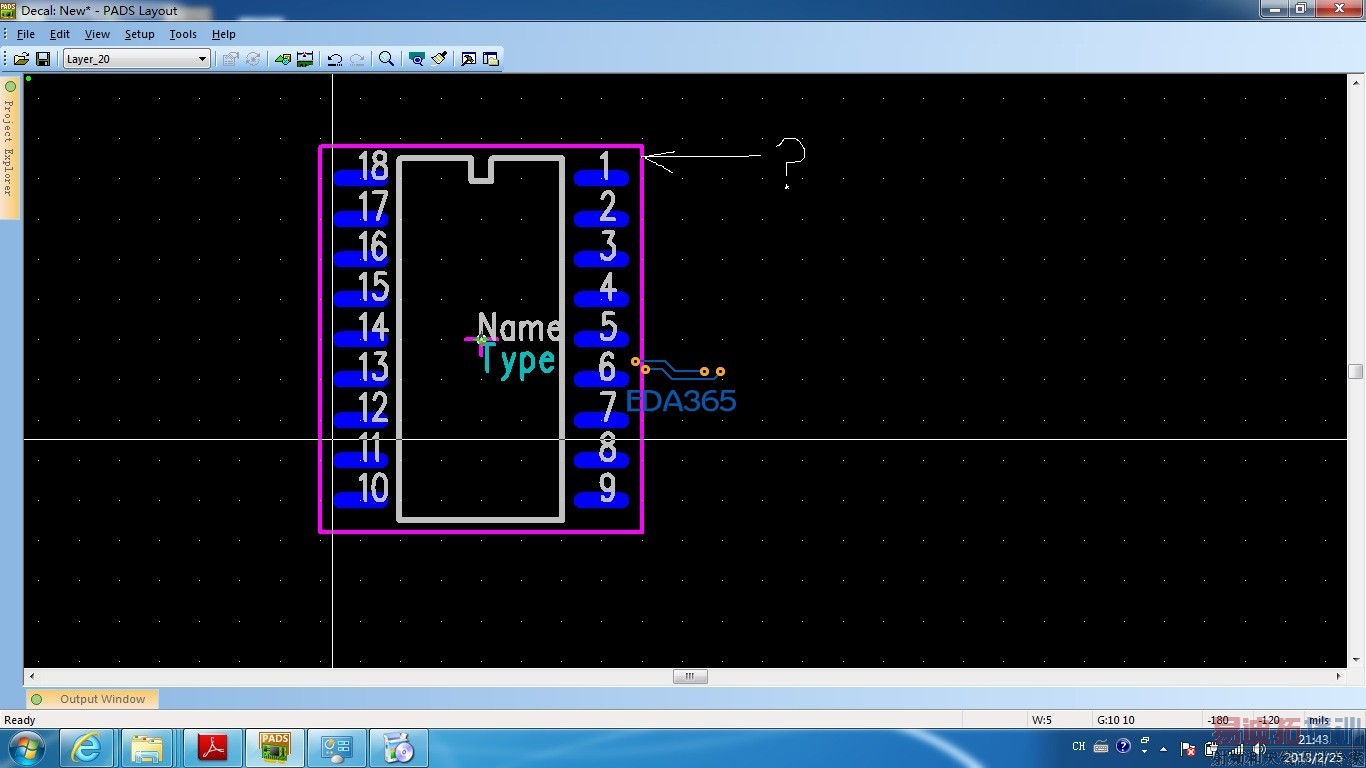

我用的是pads9.3 用WIZARD画IC封装总有紫色的外框，请问各位这个外框是有什么作用？

去看lp里面的层设置。紫色的是courtyard，表示这该封装用于摆放时电气和结构的最小边界。

谢谢！
那这个框在做丝印的时候是没有的吧？

lp10.5 在生成pads的封装时，默认会把它放在第20层，不会影响丝印

这个框的专用名叫 Placement Outline.
在放置元件时非常有用处, 我自己做的封装也会加这个框.

谢谢！

路过学习啦
