钻孔出现不必要标志原因,如何去掉?求指教

录入:edatop.com    点击:
钻孔出现不必要标志原因,如何去掉?(见图片)

右键,属性,将测试点的勾去掉

这样是可以去掉,但是后面钻孔时还是会出现那种标志如何解决?

后面钻孔时?不太懂你的意思啦,帮不了你了

pang848687 发表于 2013-3-1 12:51

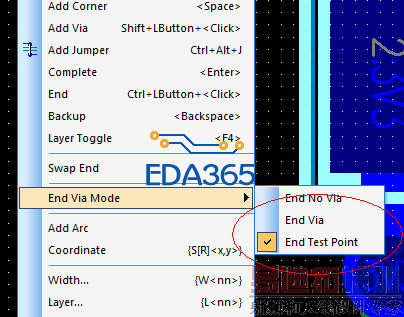

结束方式

楼上正解 一般我都选EndNo Via
