PADS灌铜问题,求解

录入:edatop.com    点击:
pads灌铜,如何使过孔全盖,焊盘十字连接呢?求大神回答!

过孔全盖在铜皮属性中的optons中,勾选flood over via。

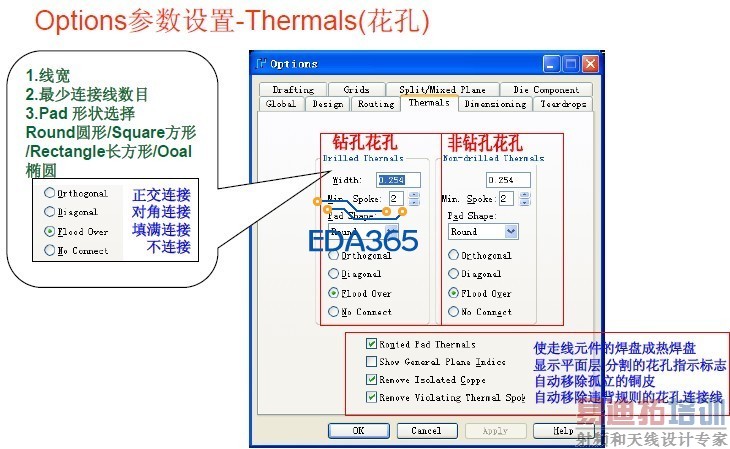

焊盘十字连接在tools--》optons--》thermals中,将pad的连接方式选为非flood over。

希望能帮到你。
