LM3445—支持TRIAC调光的PowerWise离线式LED驱动器及电路

LM3445—支持TRIAC调光的PowerWise 离线式LED驱动器

工作原理
LM3445是业界领先支持 TRIAC 调光器的离线 LED 驱动
器，适用于直接利用 LED 驱动器与标准入墙式 TRIAC 调
光连接的照明系统。美国国家半导体这款可支持 TRIAC 调
光器的全新 LED 驱动器可以支持宽亮度调控范围，而且保
证光线变化均匀稳定，不会产生闪光。亮度调控效果优于
同级竞争产品的同时，效率极高。在典型的应用情况下，
可以达到美国 ENERGY STAR® 有关功率因子的规定。

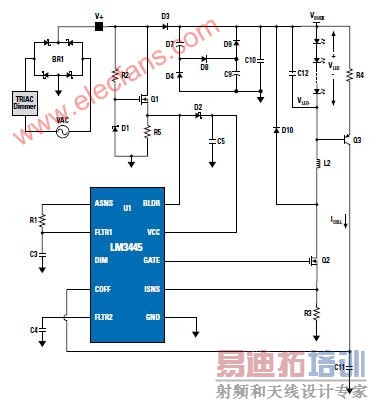

典型应用电路图
传统的 TRIAC 调光器受设计所限，只适用于阻性负载如卤
素灯或白炽灯。目前许多支持标准型入墙式调光器的 LED
驱动器都会产生频率为 120 Hz 的闪光，及/或无法支持
100:1 的调光范围。美国国家半导体的 LM3445 LED 驱动
器可以先将 TRIAC 调光器的斩波波形译码，然后将信号转
译为 LED 调光信号，以确保全程宽调光范围，而且保证不
会产生任何闪光。
