采用LM3407的MR16照明系统解决方案

采用LM3407的MR16照明系统解决方案

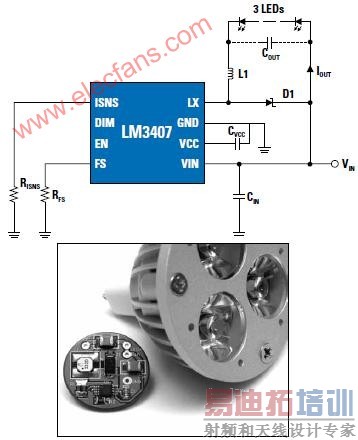

简介：
• 这款电路利用 12V 直流/12V 交流的供电来驱动一组共 3 个串联一
起的 1W LED ，适用于替换原有的 MR16 卤素灯系统。

测试数据：
1：输出电压及电流
参数读数
输入电压负载输出电压输出电流
12 VDC 3 个 LED 9.71V 0.35A
2：效率
读数
输入电压输入电压输入电流输出电压输出电流效率
12.00V 12.01V 0.30A 9.71V 0.35A 94.06%
物料清单 (主要组件)
项目代号产品简介零件编号供货商
1 U1 LED 驱动器 (LM3407) LM3407 (eMSOP-8) 美国国家半导体
2 L1 33 μH 电感器、0.58A LPS-4018-333ML Coilcraft
3 CIN 电容器 MLCC 50V、4.7 μF、X7R GRM32ER71H475K88L Murata
4 COUT 电容器 MLCC 25V、2.2 μF、X7R GRM31MR71E225MA93 Murata
