采用LM3405A的MR16照明系统

采用LM3405A的MR16照明系统

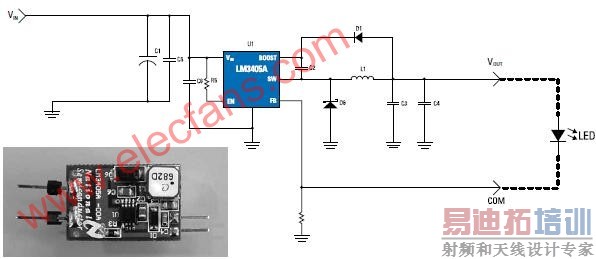

简介：
• 这款电路利用 12V 直流/12V 交流的供电来驱动 3W 的高亮度
LED，适用于替换原有的 MR16 卤素灯系统。

测试数据：
1：输出电压及电流
参数读数
输入电压负载输出电压输出电流
12 VDC 1 个 LED 3.8V 0.70A
2：效率
读数
输入电压输入电压输入电流输出电压输出电流效率
12V 12V 0.274A 3.80V 0.70A 80.9%
物料清单 (主要组件)
项目代号产品简介零件编号供货商
1 U1 LED 驱动器 (LM3405A) LM3405A (eMSOP-8) 美国国家半导体
2 C1 16V，220 μF，8 x 7 mm SG 或 YK, 220 μF, 16V Lelon 或 Rubycon
3 L1 6.8 μH 电感器、0.095Ω、2.6A LPS6225-682MLB Coilcraft
4 Co CAP0805，0.47 μF GRM188R71C474KA88 Murata
