基于FPGA的 像裁剪电路的设计与实现

摘要：本文提出了一种基于FPGA的图像裁剪电路的设计方法，利用像素的抽取改变图像的分辨率，从而达到图像裁剪的效果。与传统的方法相比，这种方法简单易行，开发成本低，图像的清晰度能满足一定的要求。此方法数据处理速度快，尤其适用于动态图像的处理。
关键词：现场可编程门阵列：图像裁剪；分辨率

0 概述
    图像处理电路是信息控制系统中必不可少的环节，广泛应用于生产生活中，如住宅小区的安全监控系统、生产线的质量监控系统、电视机的机顶盒等，因此图像的处理电路的开发受到了人们的重视。裁剪压缩是图像处理技术中一个重要的内容，传统的方法往往采用DSP芯片或插值算法来实现图像的裁剪压缩功能，这种方法存在电路设计复杂、开发成本高的问题。本文提出了一种基于FPGA的设计方法，利用像素的抽取改变图像的分辨率，从而达到图像裁剪的效果。这种设计方法简单易行，图像的清晰度能满足一定的要求。特别是由于不需要数学运算，所以此方法数据处理速度快，尤其适用于一般要求的动态图像的处理。

1 电路设计方案

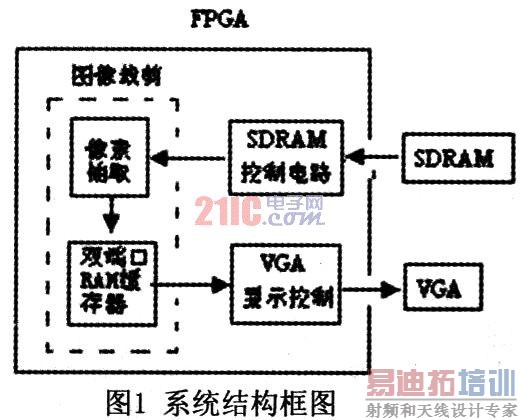

    本设计是一个基于FPGA的数字图像的裁剪电路，电路框图如图1所示。其中FPGA中包含了三个功能模块电路的设计：

    (1)SDRAM的控制模块：预处理的图像存在SDRAM存储器中，通过SDRAM的控制模块，将图像信息读出并进行相应的处理，提供给下一个电路模块使用。
    (2)图像裁剪电路：包括像素的抽取和缓存电路，采用改变图像分辨率的方法，将有效的像素提取出来提供给显示电路，使图像进行4：3或2：3等多比例变化，以达到不同的视觉效果。
    (3)显示控制电路：根据VGA显示屏的特点，产生时序驱动信号控制图像数据显示。 [p]

2 设计实现
2．1 SDRAM控制模块的设计
    预处理的图像需要放在存储器中，对于大部分的FPGA来说器件内部都含有4k的内存，但考虑到图像的容量及今后对动态图像处理功能的扩展，本设计选用了存储容量为8M外存的SDRAM。8M的SDRAM在存储空间上划分了4个BANK区块，每个BANK有16位数据宽。SDRAM虽然存储的容量大，但是其内部结构复杂，对该器件的读写使用必须设计专门的控制器进行控制操作。由于本设计采用的图像色彩为30位，RGB各10位，显然用一个16位宽度BANK不能存储一个像素，因此采用了2个BANK合并存储像素，如图2。这样一来，在SDRAM控制电路上需要仿真成四个虚拟的数据端口(两个写端口+两个读端口)，在同一时刻将一个像素RGB从两个BANK中同时写入或读出，合并之后形成一个完整的数据。

    根据这样的存取原则，一个具有640×480个像素、色彩为30位的图像，就需要同时BANKl和BANK2中存入640×480个16位的信息，SDRAM控制模块读入数据的端口程序如下所示，读出数据同理。
    SDRAM_Control_4PortSDRAM0(
    ．WRl_DATA({R[9：0]，G[9：5]})，
    ．WRl(E N)，
    ．WRl_ADDR(0)，----BANKl的地址
    ．WRl_MAX_ADDR(640*480)，
    ．WRl_LENGTH(9'h100)，
    ．WRl_LOAD(RST_0)，
    ．WR1_CLK(P1X_CLK)，
    ．WR2_DATA({G[4：0]，B[9：0]})，
    ．WR2(E N)，
    ．WR2_MAX_ADDR(22'h100000+640*480)，
    ．WR2_LENGTH(9'hl00)，
    ．WR2_LOAD(RST_0)，
    ．WR2_CLK(PIX_CLK)；
2．2 图像裁剪模块
    在图像的裁剪处理上，有两种方案可选，第一种为线性插值算法。这是一种广泛使用的图像插值算法，通常使用8邻域采样加权产生新像素：

        第二种为抽取算法，即通过变换分辨率的方法实现，例如将原来的640×480的分辨率变换为320×240或120×60的分辨率，这样图像的宽高比近似为4：3或16：8。比较两种算法，第二种算法通过直接丢弃部分原始数据达到分辨率的压缩，虽然有图像信息损失，但在图像显示满足要求的前提下，这种电路的实现更加便捷、方便，因此本设计采用了第二种算法。
2．2．1 像素的抽取
    根据VGA的显示原理，储存在SDRAM中的640×480个像素，受显示控制电路中行同步信号的控制，每个行周期读出640个像素，并同步显示。采用抽取法实现分辨率的压缩，必须丢弃行和列的部分像素。以变换320×240分辨率为例，具体的设计方法是，将分辨率为640×480的原图像每隔一行进行行标记，在标记的行里，每隔1个像素进行列标记，最后将行列都被标记过的像素取出，提供给显示控制电路。
    由于SDRAM存储器本身具有逐行读取、读取显示同步的特点，为了达到对行像素的隔行提取，本设计采用快读慢显的方式。例如原640× 480的分辨率采用25MHz的频率作为SDRAM数据读取频率和VGA的像素显示频率，现在采用50MHz作为SDRAM数据读取频率，VGA的像素显示频率仍然采用25MHz，即读取两行，保存一行并显示。在提取的行像素里每隔1个像素对列像素进行提取，则得到所需要的行列像素。 [p]
2．2．2 双端口RAM控制模块

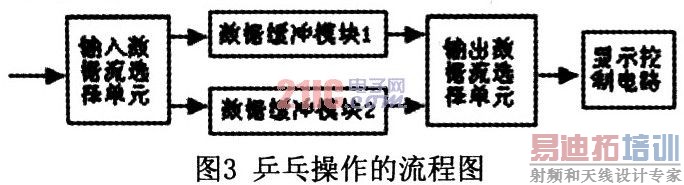

    VGA显示器要求行像素读取和显示同步，由于抽取出来的行列像素在时序上是不连续的，电路必须加存储器对提取的像素进行缓存。数据缓存模块可以选用任何存储单元，根据像素存取的特点，本设计选用了双端口的RAM对有效像素进行乒乓操作。双端口RAM乒乓操作的原理如图3所示。


    在第N个周期，将输入的数据流缓存到“数据缓存模块1”，与此同时，“数据缓存模块2”中缓存的数据通过“输出数据流选择单元”的选择，送到显示电路。在第N+1个周期，将输入的数据流缓存到“数据缓存模块2”，与此同时，“数据缓存模块l”中缓存的数据通过“输出数据流选择单元”的切换，送到显示电路。乒乓操作的最大特点是：通过“输入数据流选择单元”和“输出数据流选择单元”按节拍相互配合切换，将经过缓存的数据流没有时间停顿地传送到输出端，因此非常适合对时序不连续的像素进行流水线式处理。
    根据双口RAM乒乓操作的原理，被抽取出来的像素，一行被缓存的同时，另一行则被顺序地读取出来，保证了像素显示的连续与同步。双端口RAM的输入输出信号的端口程序如下：
    WIRE [29：0] DATA a，DATA b；
    WIRE I_a=I；
    WIRE I_b=～I；
    WIRE[9：0]COIANTER a=(I) ADDRESSl：COUNlER；
    WIRE[9：0]COUNTER b=(!I) ADDRESSl：COUNTER；
    RAM U2(
    ．DATA a (INDATA)，
    ．WREN a (I a)，
    ．ADDRESS a(COUNTER a)，
    ．CLOCK A(CLK)，
    ．Q a(DATA a)，
    ．DATA b (INDATA)，
    ．WREN b(I_b)，
    ．ADDRESS b(COUNTER b，
    ．CLOCK B (CLK)，
    ．Q_b(DATA_b))；
2．3 VGA显示控制模块

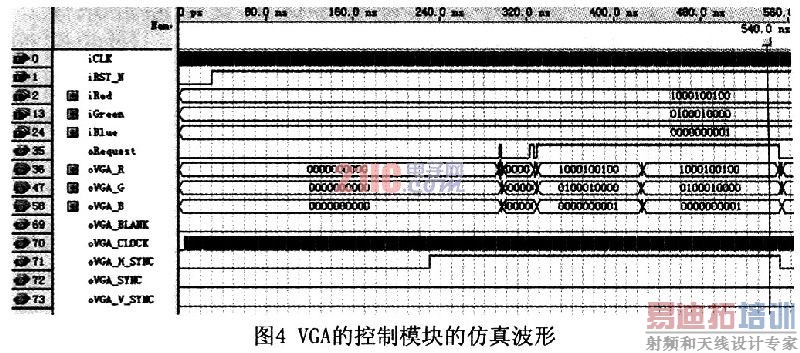

    显示控制器主要用于输出VGA显示器所需要的RGB数据信号和控制信号，根据输入时钟，显示控制器可以产生VGA所需要的控制信号，包括场同步、行同步和复合消隐信号等。输出像素则与输入像素相同。图4为VGA的控制模块的仿真波形。

3 电路调试结果与分析

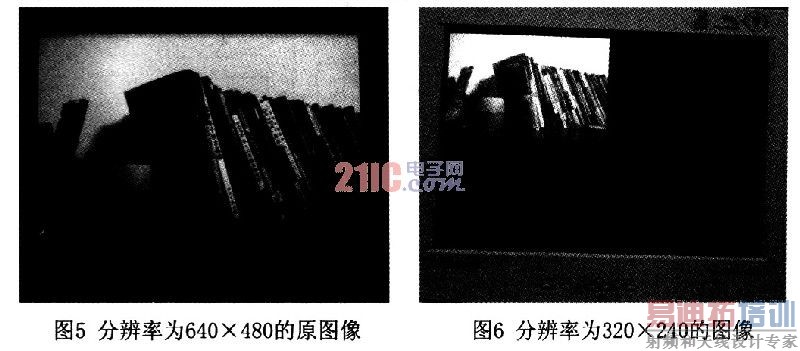

    图5是分辨率为640×480的原图像，图6是分辨率为320×240，比例为4：3的图像。从处理后的图像效果可以看出，图像清晰，信息量丰富，能够满足图像的一般要求。

4 结论
    本论文提出了一种基于FPGA的图像裁剪电路的设计方法，通过改变图像的分辨率达到压缩图像的效果。这种设计方法不仅具备了FPGA开发电路所具有的开发周期短、设计效率高、扩展性和升级性良好、设计灵活等特点，而且与通常所用的插值算法相比，电路结构简单、设计简便，从测试的效果来看，图像清晰，能够满足一般图像的要求。
