直流电机无级调整电路板的方法及原理

直流电机无级调速电路板很贵，作者在维修一台包装机时得到一块直流电机调速板，经测绘并制作成功。这块电路板电路简单，成本不高，制作容易.

     直流电机调速板电路及原理分析：
     220V交流电经变压器T降压，P2整流，V5稳压得到9V直流电压，为四运放集成芯片LM324(点击查看:四运算放大器芯片LM124/LM224/LM324中文资料)提供工作电源。P1整流输出是提供直流电机励磁电源。P4整流由可控硅控制得到0－200V的直流，接电机电枢，实现电机无级调速。R1，C2是阻容元件，保护V1可控硅。R3是串在电枢电路中作电流取样，当电机过载时，R3上电压增大，经D1整流，C3稳压，W1调节后进入LM324的12脚，与13脚比较从14脚输出到1脚，触发V7可控硅，D4 LED红色发光管亮，6脚电压拉高使V1可控硅不能触发，保护电机。电机过载电流大小由W1调节。市电过零检测，移相控制是由R5、R6降压，P3整流，经4N35隔离得到一个脉动直流进入14脚，从8脚到5脚输出是脉冲波，调节W2电位器即调节6脚的电压大小，可以改变脉冲的宽度，脉冲的中心与交流电过零时刻重合，使得双向可控硅很好地过零导通，D4是过载指示，D3是工作指示，W2是电机速度无级调节电位器。

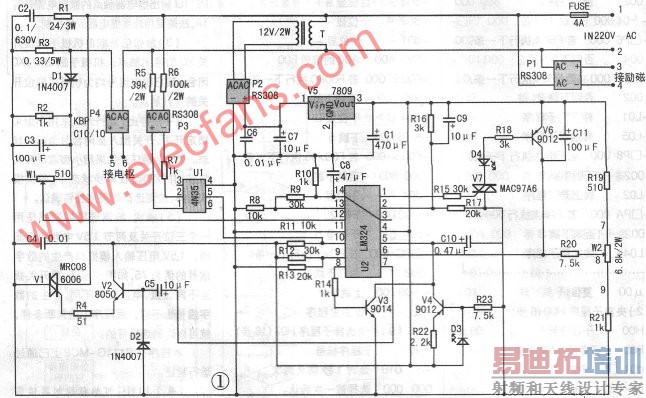

图 直流电机无级调速板电路图
PCB电路板

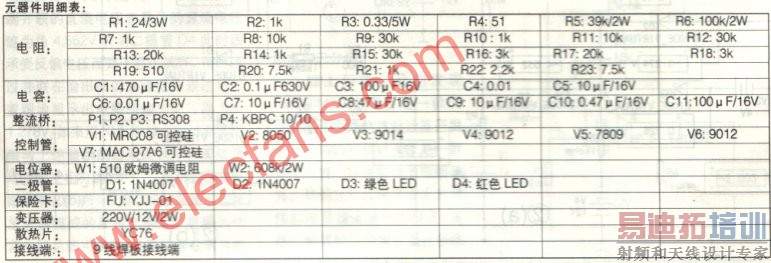

器件清单

电路制作好后只要元件合格，不用调整就可使用。我从100W－1000W电机都试过，运行可靠，调节方便，性能优良。
