PADS的灌铜连接方式

录入:edatop.com    点击:

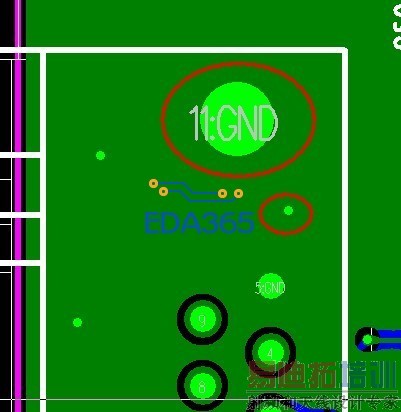

钻孔的铺铜方式,二种,即全铺与十字连接,过孔与通孔被铺铜后,一种是全都铺上铜了,一种是全都十字连接了。
如何设置好后,过孔全铺,通孔十字连接?

器件孔+字连接,过孔全连接的设置:
1,器件过孔灌铜设置(十字连接)

]

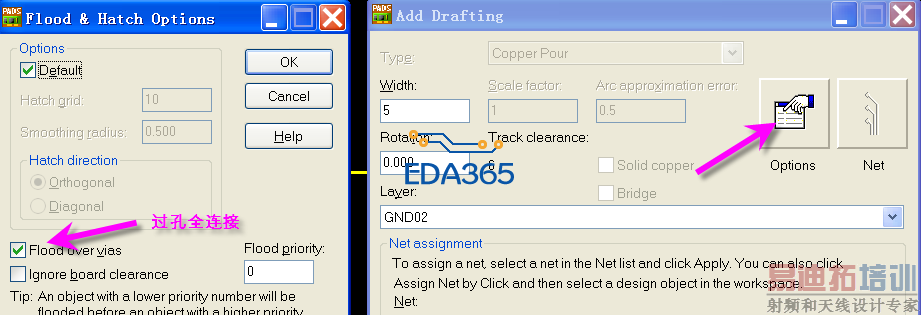

2,灌铜过孔全灌满设置

好了,Thank!

你还是设置十字或者是斜线吧 如果你有幸手焊PCB板 而且元件是0402然后用的锡丝是无铅的话 你就会知道是什么原因了 你会因为散热过快焊不好而泪流满面的 近而恨自己怨别人为何搞飞机搞什么全铺铜连接方式 因为大平面接地散热快得很的

而且等到维修插件的时候让维修工拆除的时候对方也会泪流满面的 因为那个接地孔的锡拔不干净 而且新元件很难再插入接地孔 然后对方会很怨设计师的

然后硬拔硬吹孔的时候焊盘很有机能会被拔坏掉 这样这板子就得飞线了 成了开发板

因为无铅的锡堵住焊孔直接用吸锡器很难搞 用热风枪吹眼子 要吹10分钟 300度以上 还很有可能会烤过热 烤的焊盘微跷

这个是基础 如果进任何一家公司都是这么教的 因为实践的时候你就会遇到那种垃圾问题

楼上说的我深有体会呀
