初学PADS的几个问题大牛们

1.在内电层spit/mix的铺铜间距是怎么设置的，是在规则设置里copper与copper距离？还是option当中的 mix/spit下Auto seperate设置？为什么我感觉两个都没有效果？间距还是没有变？
2.为什么我的电源通过过孔接到内电层，怎么还有飞线？
3.在原理图中，我有芯片的引脚没有确定连接到另一个芯片的哪个引脚上，所以只画了一个off-page,在ECO到pcb当中时，提示Net ***has less than two pins in PCB net list file.在PCB中不能显示该网络？可不可以设置将能将这些网络也ECO到PCB当中去？
谢谢大家了。

从不使用split/mix层的人路过回答：
1.在内电层spit/mix的铺铜间距是怎么设置的，是在规则设置里copper与copper距离？还是option当中的 mix/spit下Auto seperate设置？为什么我感觉两个都没有效果？间距还是没有变？
Q1，将内层的属性改为no plane,在规则设置里copper与copper的距离设置好就可以搞定。
2.为什么我的电源通过过孔接到内电层，怎么还有飞线？

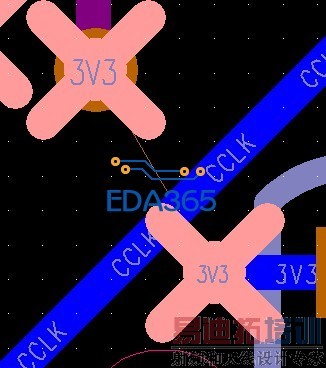

Q2，无图（PCB）无真相。只要DRC验证无开路，电源灌铜通道无瓶颈，就可以忽略。
3.在原理图中，我有芯片的引脚没有确定连接到另一个芯片的哪个引脚上，所以只画了一个off-page,在ECO到PCB当中时，提示Net ***has less than two pins in PCB net list file.在PCB中不能显示该网络？可不可以设置将能将这些网络也ECO到PCB当中去？7
Q3，PADS不允许存在单接的网络，如果你想引出来，建议你在单接网络上添加一个测试点器件。

还是比较积极。

allegro那，要是有个像JIMMY的版主就好了。

期待在广州搞培训。

非常感谢！我还想问一下，想问一下，你们一般用PADS画图时一般开不开DRC，我感觉开了好多线都走不好，不开的话，有时候和其他线靠太近违反了规则。
