solder mask层连着在一起了，

录入：edatop.com 点击：

各位solder masker连接在一起了有问题吗？出geber的时候怎么设置solder mask的大小啊

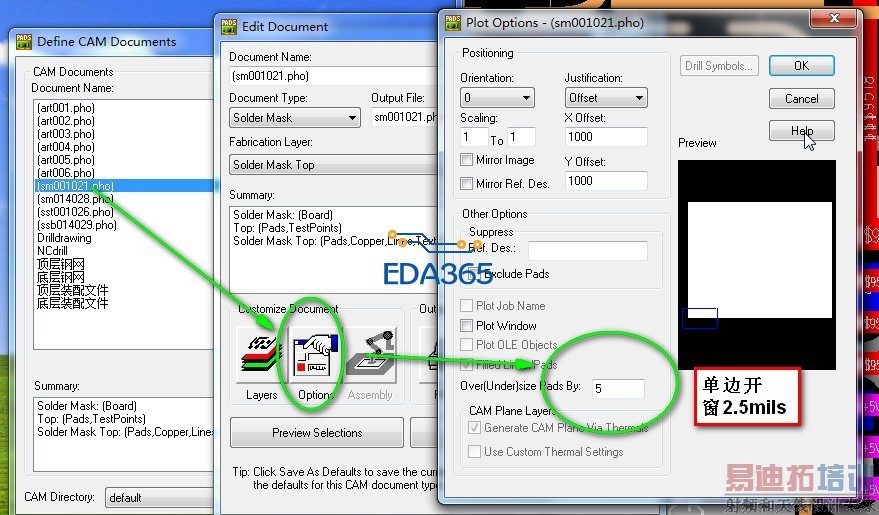

阻焊一般开窗2.5mils就可以了，开窗的地方就没有阻焊，如果大面积连在一起就可能导致焊接器件时焊锡相连短路

Thanks，我开窗有的2mil不知道会不会有问题，

阻焊一般比paste单边大0.1，焊盘建多大，solder放大0.1就好了，上图说错了吧？一般应该填入4，单边放大0.1的意思

Thanks very much
