求0.65mm pitch BGA的布线经验
录入:edatop.com 点击:
最近有个项目要求使用0.65mm pitch的BGA布板。布线时使用通孔。
BGA的球大小为0.25--0.35mm,封装焊盘大小0.35mm(可以考虑改小点), fanout孔为C14d6,但发现要按照4/4(mil)无法出线了。本人对板厂的制程能力不是很了解,所以具体的规则自己也不大清楚怎么设定比较好。希望布过这样的板子的高手分享一下自己的经验。
BGA的球大小为0.25--0.35mm,封装焊盘大小0.35mm(可以考虑改小点), fanout孔为C14d6,但发现要按照4/4(mil)无法出线了。本人对板厂的制程能力不是很了解,所以具体的规则自己也不大清楚怎么设定比较好。希望布过这样的板子的高手分享一下自己的经验。
补充一下。现在板子要求做6层;
请综合考虑一下参数的建议:
1.BGA封装的pad大小
2. via大小(内外径)
3.走线的线宽线距(希望走4/4)
局部可以用3.5mil的线宽和线距.
4/4做不到的.
只是3.5/3.5板厂能不能做呢,价格应该很贵吧
局部是可以的.价格要比4mil的高.
问题是你做不了4mil
应该不会有这么小的线宽!
你把球改小一点:11.811mil
这样就可以走4 /4 了.
谢谢 ,我已经这样做了,我把球改为12,孔还是打的16/8的孔,然后下面两层往外引,里面的往里面引,因为之前不敢改小,所以提问题的,感谢大家支持哦。
现在线是可以拉出来了,但是还要调整,给电源留出路径来哦。
TO:楼上,如下图,你的球焊盘完全可以用0.25即10mil的,后面你知道怎么做了吧。
是的,我今天看见你给的这个数据了,奇怪的是:表格中封装中land pad的尺寸为什么会比球的直径还小呢?这样好焊接吗?不过以后还是知道了、。
NSMD这是考虑到焊装压力,所以要做得比球的直径小.
0.65 Pitch的BGA通孔板,仅供参考
不能上传附件,郁闷

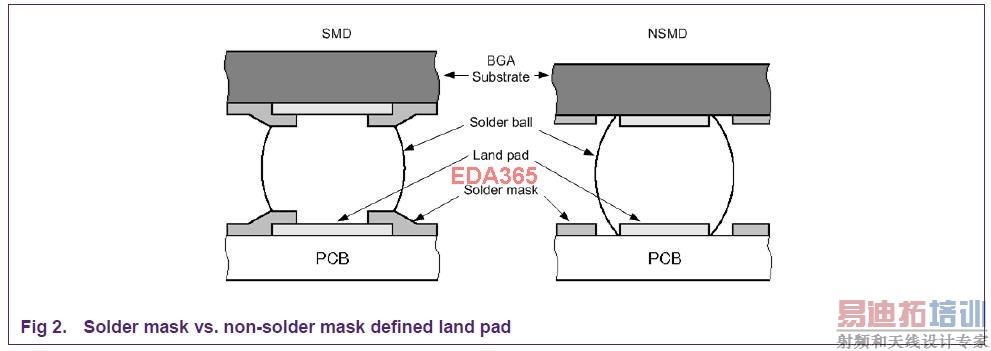

请看下图,你就知道为什么焊盘要比球的直径要小了。
