PADS9.3出gerber问题
录入:edatop.com 点击:

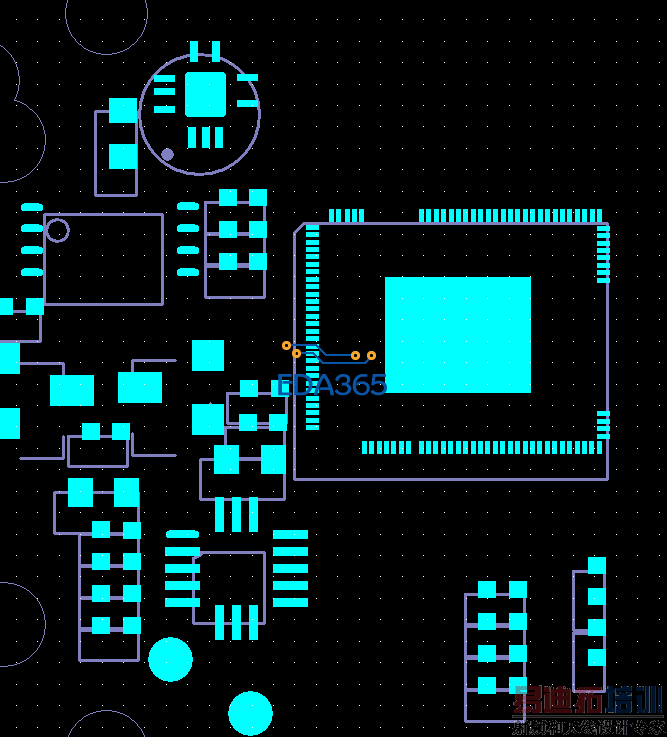

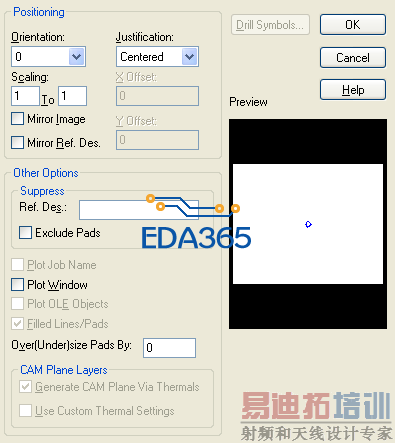

我出好gerber后在CAM350里查看时发现丝印层与阻焊层坐标位置对不准如下图所示,然而我在设置他们俩坐标时均已选择centered如下图所示,请教各位大虾是我哪里还设置好?
请教各位大虾是我哪里还没设置好?
丝印是否有超出板边框的部分?
所有层的参数应该一致。可能原点偏差造成的。
将板的原点放在离板边-3000,-3000mil左右重出一份试试
重新set origin 后成功!
感谢指导!
