给铜皮添加网络

录入：edatop.com 点击：

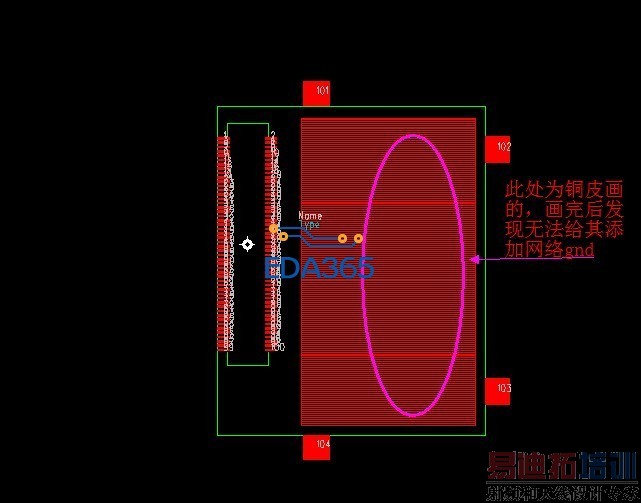

如下图：做封装时，很大一个接地的焊盘，直接用铜皮画的，然后问题就来了，不能分配网络，求助

你直接用COPPER画的不是焊盘，是铜块，是没有SOLDERMAST层的，要直接用焊盘做呀！

而且元件封装的铜块需要网络，铜块至少要和一个焊盘合成！

在原理图中加入一个接GND的元件（元件封装可以是焊盘或测试点），导入PCB后在把铜皮铺在此接地的元件上，就可以指定GND网络了。
