Power PCB 5.0.1生成的光绘文件怎么是这个样子?

录入:edatop.com    点击:

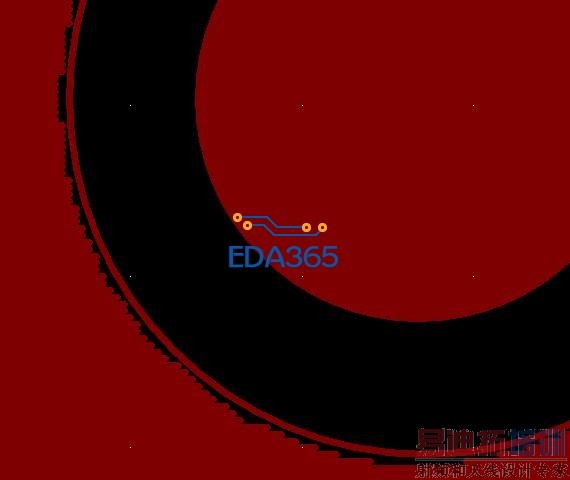

如图,在覆铜的边缘呈现出不连续的条状填充,是不是设置有问题啊,该调那个参数啊?哪位指导一下,多谢了!

上面那个截图是导入CAM350后的效果,而在Powerocb中是正常的,没有这种现象
