pads 中自动添加的测试点无法铺铜是怎么回事?

录入:edatop.com    点击:

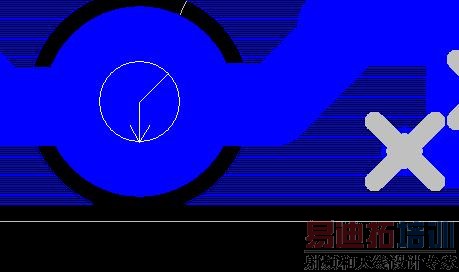

先点击Setup--Pad Stacks;在Pad Stacks Type中选择Via 然后设置了一个名称为TP-B的测试点,类型为Through;但是右侧层中只设置了Bottom 及Bottom Solder有焊盘,因为我只想在BOT层添加测试点;然后我在Tools---DFT Audit 中选择该测试点;一切比较顺利,但是添加后,这些测试点无法铺铜;请教是怎么回事?不是设置的问题,我设置了所以铺铜连接均未Flood over


铜皮覆盖过孔
