DRC的走线问题
录入:edatop.com 点击:
请问各位高手,我打开 DRC的 Prevent Errors 来走线,走线宽度设定为0.3mm,安全距离0.25mm.

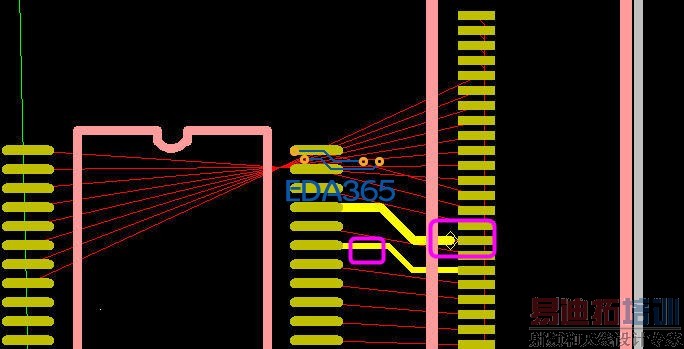

可是如下图之中,左边 IC 走线到了右边 USB的时候会报 error而无法完成走线,
如果由右边 USB开始走线到左边 IC,就可以走线,可是走线宽度却自己变成 0.2mm.
请问这是什么地方设定错误吗?上传了pcb档,请各位高手指点,谢谢.
00100.rar
可是如下图之中,左边 IC 走线到了右边 USB的时候会报 error而无法完成走线,
如果由右边 USB开始走线到左边 IC,就可以走线,可是走线宽度却自己变成 0.2mm.
请问这是什么地方设定错误吗?上传了pcb档,请各位高手指点,谢谢.
00100.rar
回答下你的问题吧。
1.你设置了网络规则,看到了你的设置默认线宽为0.29MM,最小线宽为0.2MM。线到盘的距离设置安全间距为0.25MM。

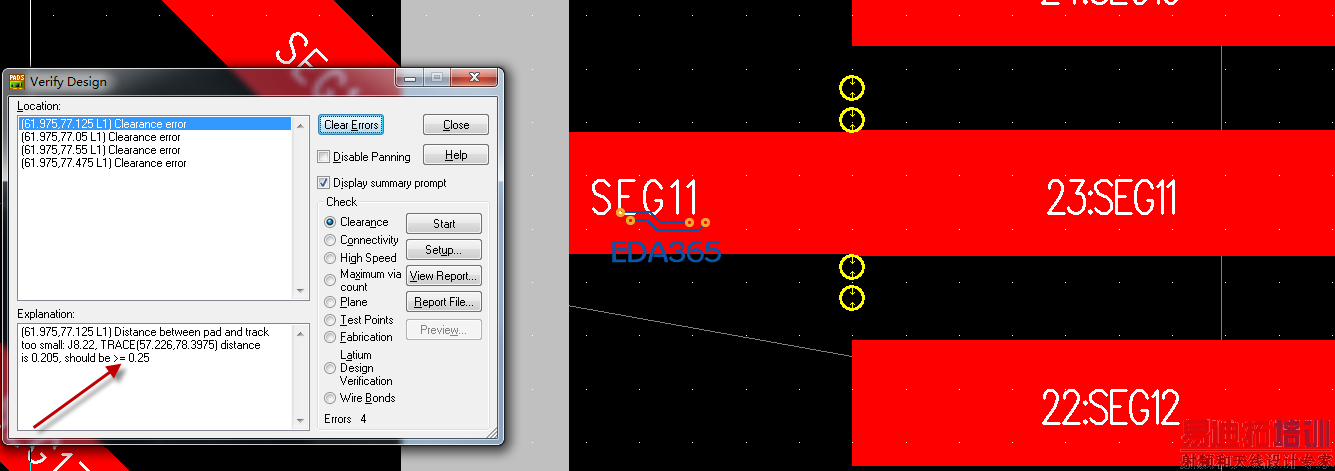

2.当你开启DRC时,走线宽0.29时,线到盘的距离只有0.205MM,小于0.25MM,所以从左边往右边拉不过去,从右边开始拉时,他的线宽不满足默认的0.29MM,走的是最小值0.2MM,是满足线到盘的。如下图所示。
3.建议你将线宽改下走或者将线到盘间距改小。
学到了,我也常碰到这个问题
可以了,感谢二楼高手指点.
再请问一下,安全距离的设定里面有个「SMD」,是指SMD元件的那个部分呢?谢谢.
SMD的安全间距指的是贴片器件焊盘的边缘到其他元素之间的间距。
