MOS管在电路中的作用

录入：edatop.com 点击：

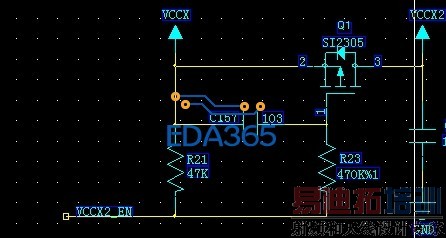

这个电路中的三极管是什么作用呢 vccx是不是大于vccx2 啊？

这就是电源开关，是MOS管

这是N沟道的MOS管，当VCCX2_EN为低电平时，MOS管导通，VCCX=VCCX2，当VCCX2_EN为高电平时，MOS管断开，整个系统由VCCX供电，VCCX2应该是接电池，这是个典型的充电电路，当有外电的时候，就用外电，没外电时，就由电池供电。

纠正下：是P沟道MOS管。

多谢我就是对电源这一块的电路总是分析不好有什么好方法能学好这一块吗？

路过了，学习了

学习了，多谢分享！

眼花了

开关作用，p沟mos管，当en控制端低电平mos管导通
