基于C8051F023的液晶触摸屏的应用设计

录入:edatop.com    点击:

O 引言
    人机对话界面的种类很多,如显示器、LED、LCD及带触摸屏的LCD等。其中带触摸屏的LCD是最近几年刚发展起来的一项新技术,它通过计算机技术来处理声音、图像、视频、文字、动画等信息,并在这些信息间建立一定的逻辑关系,使之成为能交互地进行信息存取和输出的集成系统。触摸屏系统符合现代简便、经济、高效的发展原则。


1 C805lF023单片机简介
    C8051F023是完全集成的混合信号系统级MCU芯片,芯片具有32个数字I/O引脚。表l所列是各引脚定义,其主要特性如下:
    ◇采用高速、流水线结构且与8051兼容的CIP一51内核(可达25 MIPS);
    ◇带有全速、非侵入式在系统调试接口(片内);
    ◇内含真正的10位C8051F023、100 ksps的8通道ADC和PGA以及模拟多路开关;
    ◇有两个12位DAC,并具有可编程数据更新方式;
    ◇内含64 K字节可在系统编程的FLASH存储器以及4352(4096+256)字节的片内RAM;
    ◇带有可寻址64 K字节地址空间的外部数据存储器接口;
    ◇具有硬件实现的SPI、SMBus/I2C和两个UART串行接口;
    ◇内含5个通用的16位定时器;
    ◇具有5个捕捉/比较模块的可编程计数器/定时器阵列;
    ◇带有片内看门狗定时器、VDD监视器和温度传感器。
    具有片内VDD监视器、看门狗定时器和时钟振荡器的C8051F023芯片,是一种真正能独立工作的片上系统。所有模拟和数字外设均可由用户固件使能/禁止和配置。此外,FLASH存储器还具有在系统重新编程能力,可用于非易失性数据存储,并允许现场更新805l固件。


[p] 2 系统硬件接口电路
    本文采用C805lF023单片机来控制带中文字库的OCMJ8X15D液晶触摸显示模块,OCMJ8X15D的引脚说明如表1所列,其硬件接口电路如图l所示。

    C805lF023单片机带有内部晶振,但本设计为了更加精确.仍然采用外接晶振。该触摸屏的背光亮度是可以调节的,故可根据需要应用电位器调节其亮度,本设计还预留了通信接口(P0.0,P0.1,PO.2,P0.3)。


[p] 3 软件设计

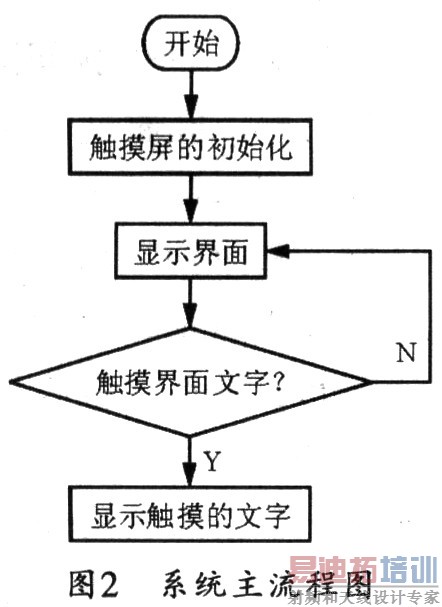

    要实现在液晶触摸显示器上显示软键盘,根据液晶控制器的特点,用图2所示的流程图给出本设计的编程思路及主程序流程图。

    OCMJ8X15D中文液晶显示模块的文字模式可以支持全角(中文或英文)及半角(英文)显示,全角文字是以16x16的点矩阵组成,半角文字是8x16的点矩阵组成。该模块的中文显示方式与一般的模块不同,一般的模块是在绘图模式下,以Bit—Map的方式去绘出中文,而OCMJ8X15D中文液晶显示模块的中文显示方式则是用文字模式,直接输入中文字码,这样就可以在光标所在位置显示中文。该显示模块有三种中断讯息,本设计使用有触控屏幕侦测到被Touch来发生中断。


4 结束语
    采用本文给出的C805lF023单片机和OCMJ8X15D液晶触摸显示模块的硬件接口电路,并通过编写可触摸显示中英文和数字的子程序设计的样机,触摸定位准确,显示内容正常。
