使用TinySwitch-III的12 W宽电压输入的恒压适配器

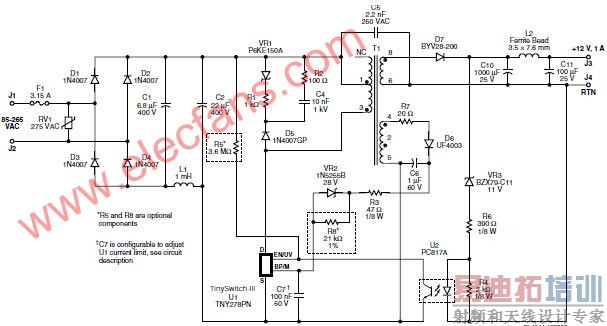

该电源为12 V、1 A输出的宽电压输入反激式转换器,采用了TinySwitch-III系列中的TNY278PN器件。由于很多功能已经集成在器件内部,因此仅需要31个直插式元件(无表面贴焊元件),进而可以实现简单的单面PCB板布局。
由于变压器设计中采用了E-shieldTM屏蔽技术、低噪声的漏极节点箝位(R2、C4及D5)、一个Y电容(C5)以及器件的开关频率调制特点,使得该设计只使用低成本的π型滤波(C1、L1及C2)就将传导EMI衰减到相对于EN55022的要求具有10 dB的裕量(见图4)。箝位电路中的稳压管(VR1)仅在开机时及最差的过载情况下起作用。最差的过载是指进入自动重启动状态之前的过载情况。尽管TinySwitch-III系列产品无需偏置绕组就可以工作,在此设计中仍然采用了偏置绕组,来实现输出OVP检测功能。如果环路开环引起输出端过压,VR2将会导通。当流入BP/M引脚的电流超过5.5 mA时,内部的锁存电路会被触发,从而禁止MOSFET开关操作(见图3)。此时AC输入电压必须重新上电来对锁存电路进行复位。电阻R1对流经VR2的电流加以限制。而R3和R7对偏置绕组上出现的漏感尖峰电压部分进行了衰减。
流入IC的EN/UV引脚,实现输入欠压锁定功能,并将电源启动的交流阈值设定在65 V处。VR3、R6及U2光耦器LED上的电压降之和决定了输出电压。调整R4和R6的阻值可以对输出电压进行微调。如果需要更精确的输出稳压精度,VR3可以用一个TL431来替代。
