pads2005.2无法用毫米导入边框的问题，很急，在线等

录入：edatop.com 点击：

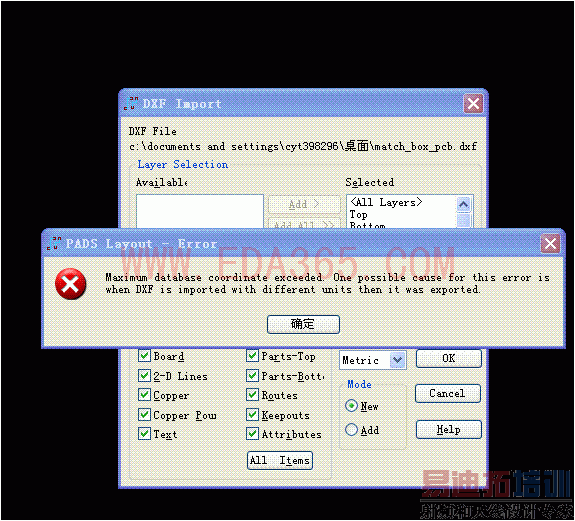

突然发现导入的边框只能是mil，一选择Metric就会有下面的错误：

说我的dxf单位有问题，请高手指教，在线等，谢谢！

请大家帮帮忙！

那就用MIL导入
导入后确认一下尺寸是否符合
一班会偏小，此时放大39.37就可以

在PCB里面怎么放大？

我也遇到过，我是将此文件复制到另一个DXF文件中（当然这个文件是可以用Metric导入的文档），这样再另存DXF文件。就搞定咯！

tf
select2dline /right /properties
scale　橍裡填上預放大的倍數

原来还可以这样啊！

我之前还以为pads没有这个功能，都要在CAD里面scale后之后导过来。现在方便多了，谢谢！

你的CAD文档必须是MM的！你可以重新建一个公制文档把你的图形放入！

被导入的图，可能是mil的。

以前用了有的也不行，只能用PROTEL转

不可能吧，我遇到的这种情况，都是这样做的，都可以呀！没问题的。

DXF文件放大为39.37007879后导入，导入的时候只能用MIL，MIL导入后PADS改为公制，尺寸一定是对的．

先把pads的单位改成mm再导入试试
