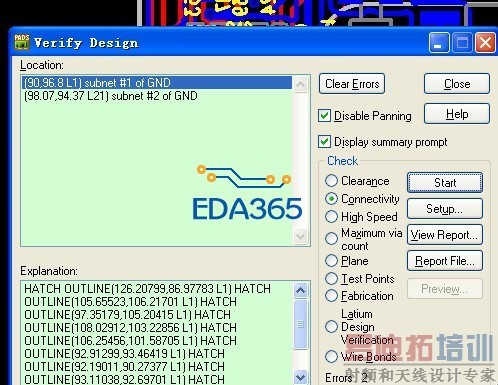

大家帮忙看下这个板，在校对时弹出有线没连上的错误，但又找不到哪里没连上

录入：edatop.com 点击：

用9.3画的，所以低版本打不开

低版本的闪过

又是21的大铜皮分配了GND
还要安全间距肿么那么多报错啊，这板子怎么做出来的

大神，可以详细说来吗

我来替大神说一下吧：就是您在颜色设置中打开21层，即top层的阻焊层，里面有块铜皮被设置了GND的属性，把这个属性改成None即可。

改动这个属性要在DRC off的状态。

解决了，实在是万分感谢！

PADS 9.3是不是有很多BUG呀，一直都不敢用！

内容9.3的bug很少，而且很稳定
