导网表时，封装倒不进去
录入：edatop.com 点击：

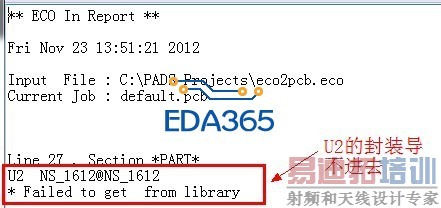

如上图，原理图导网表进pcb时，U2的封装倒不进去，不知何故，求大神赐教

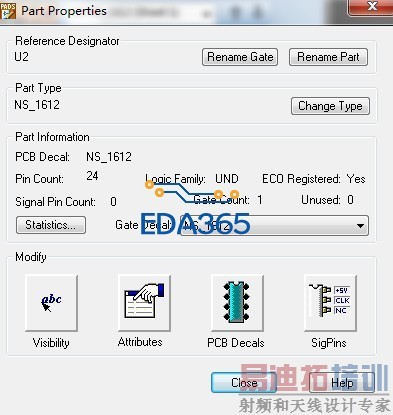

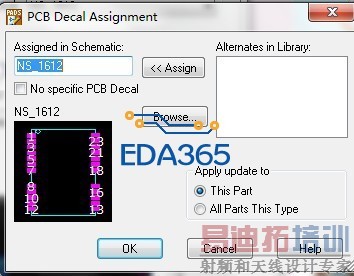

下图为U2的封装
U2没有封装，重新编辑下元件
呃，GPS模块？
手动加进去。
嗯，是啊
编辑了啊，还是这样呢
存在非法字符
这个，这个，好像没有啊
你的Part有问题了，你看你的图右边都没有封装的名了，只是显图还在，从新生成一个Part或认真检查
在原理图中选择这个器件，右键Save to Library
已经试过了，还是一样哦
应该是PCB封装库没有,先确定NS_1612的封装是否在PCB库里面?没有的话先加进去或重新做一个然后再指定封装.
请确认你个封装的Part Type在PCB Layout里的库里是否有了，这个库在PCB Layout里没有添加进去
直接手动加进去了
