CAN-H和CAN-L走差分等长线应该怎么设置线宽和线距?

录入:edatop.com    点击:

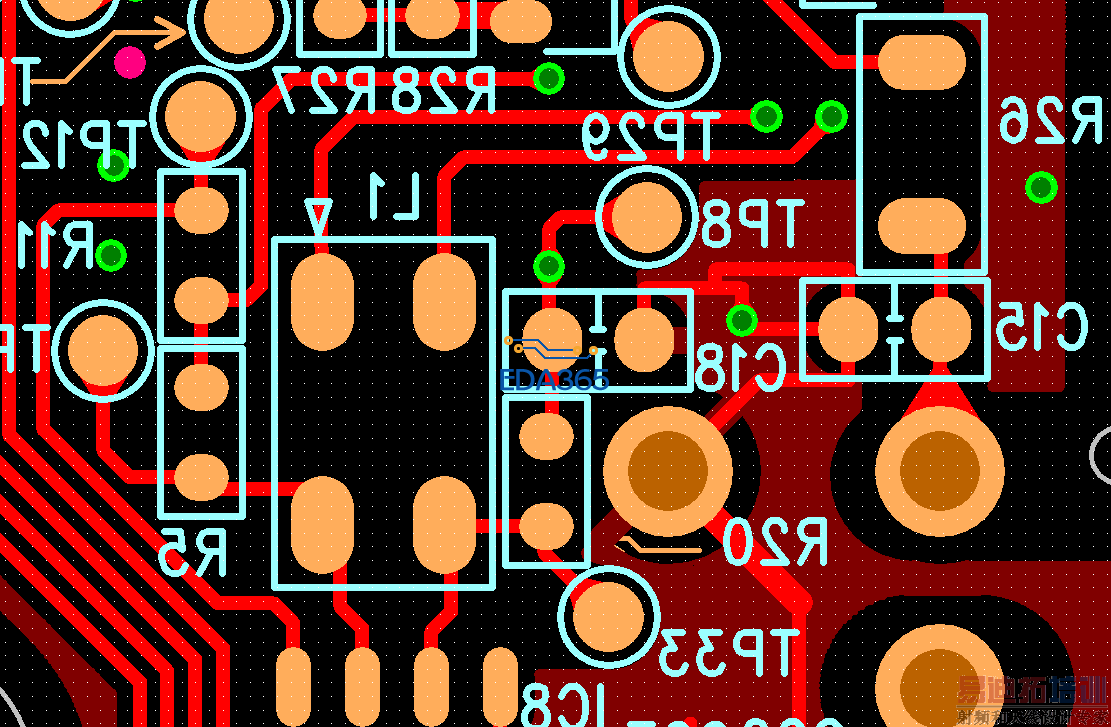

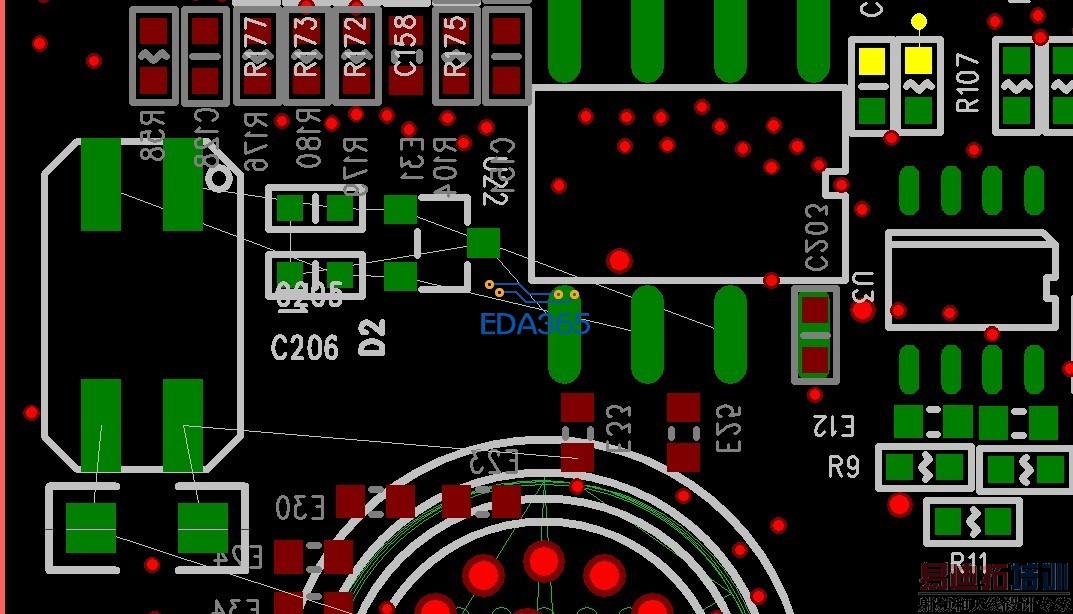

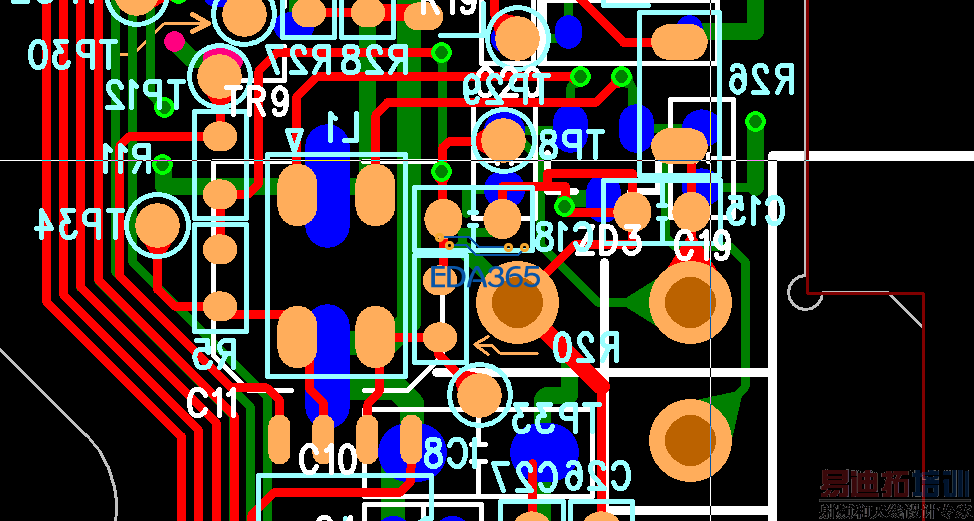

CAN-H和CAN-L走差分等长线,线宽和线距的比是多少?8:6?24:12?高手解答下,不胜感激,下面是图片

10:12

请教大师,为什么是10:12是怎样计算的。

发表于 2012-11-23 17:39

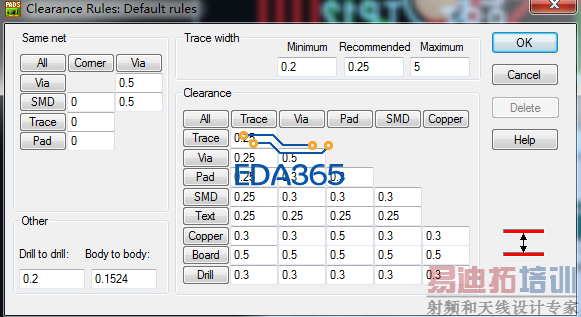

我设置的是7.5:12,默认的8:12.在插座里面走不了线,不过滤波器到CANBUS芯片可以走10:12,就是滤波器到航空头插座这段线只能走7.5mil的线(用的布线器)

可以设置为 7:9
如果你想控制恒定的阻抗,需要根据你的设计条件(板厚,铜厚,层叠,表面工艺等)进行计算(用POLAR SI8000)

发表于 2012-11-24 08:02

基材是FR-4,基铜厚度外层内层都是35um/10z,采用的是OSP防氧化处理,该怎么计算canh和canl应该走怎样的线宽线距比呢?

学习了

发表于 2012-11-23 17:39



哦哦对了啊,我用的是FR-4的板子,四层板子
