难道PADS ROUTE有隐藏层-上传了源文件
录入：edatop.com 点击：

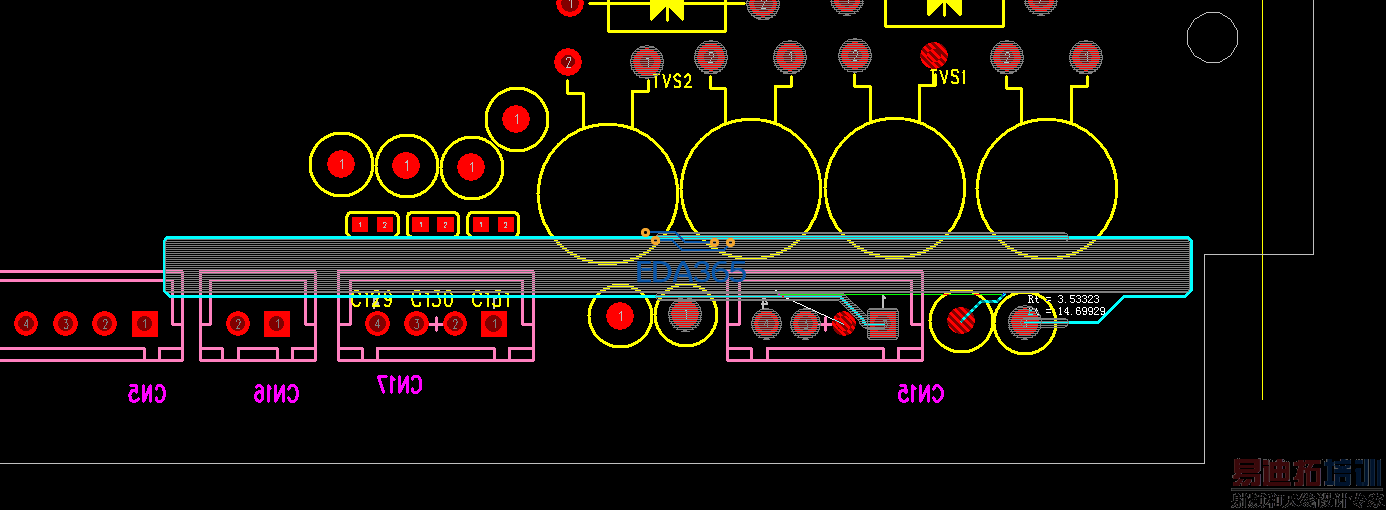

如下图所示：

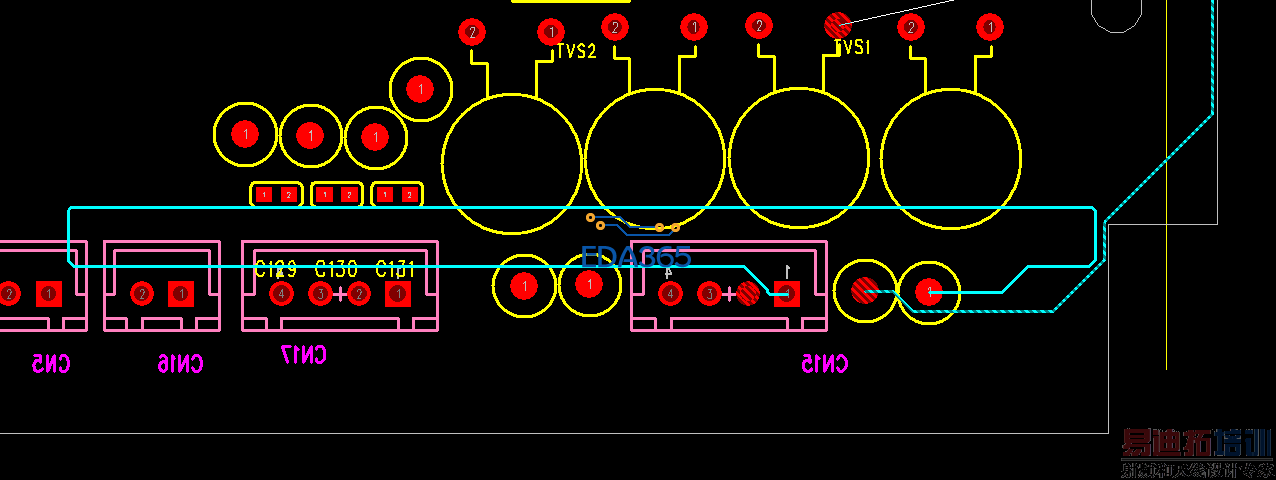

在走线的时候会有个区域不让走，得绕着走。但是不把线走到附近是看不到的。
我检查过我把所有层的keepout、copper、line、traces、pads等全部的颜色都打开了，还是看不见这个长条形。
同时用layout是可以正常走线的。
求帮助，怎么去掉这个方框。
pcb文件如下
U12021702-MAI-01-V001.rar
2012-11-24：
今天试过将pcb导出为asc文件(不选中text)，再新建pcb后导入,，这样这个问题会消失。但是我担心这样导入导出的会丢失一些信息。
所以最好还是能在原pcb上解决这个问题。
在走线的时候会有个区域不让走，得绕着走。但是不把线走到附近是看不到的。
我检查过我把所有层的keepout、copper、line、traces、pads等全部的颜色都打开了，还是看不见这个长条形。
同时用layout是可以正常走线的。
求帮助，怎么去掉这个方框。
pcb文件如下
U12021702-MAI-01-V001.rar
2012-11-24：
今天试过将pcb导出为asc文件(不选中text)，再新建pcb后导入,，这样这个问题会消失。但是我担心这样导入导出的会丢失一些信息。
所以最好还是能在原pcb上解决这个问题。
这样可能没有人能帮上你的
把文件发上来
我也碰到过，也许你用的封装有问题，从别人那里下的话
我也遇到过，我就在layout中走得
发上来了，请帮忙看看
上传源文件了，有空帮忙看看：）

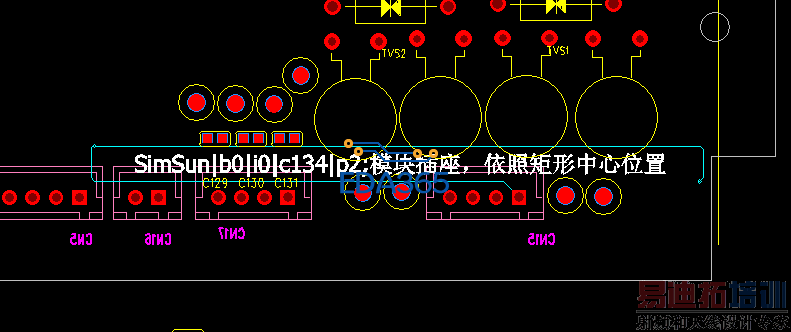

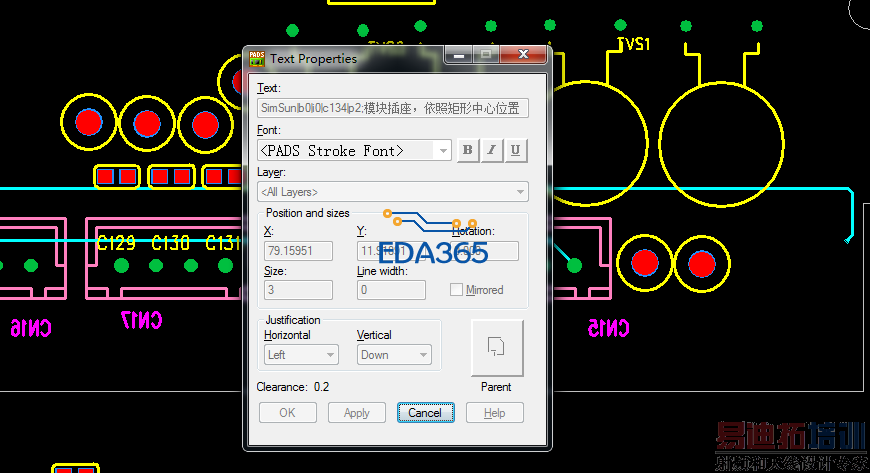

zhoulz 发表于 2012-11-24 13:28 zhoulz 发表于 2012-11-24 13:28 求详细。 搞定了，用filter功能只勾选TEXT，然后大框一框，右键就可以看到了。谢谢 zhoulz 发表于 2012-11-25 20:07 学习了 这是到结构图时导进去的，因为此时他的宽度是0，所以看不到，删掉就好了，没问题的
U12021702-MAI-01-V001.rar[/url]
pads layout中我的DRC一直关着，从来没法选中这个字体过。
