出光绘有问题，各位遇到过这样的问题吗？
录入：edatop.com 点击：
今天同事的pcb板要出光绘，他出了一份，我把他的PCB文件拿回来，自己学习出光绘文件的时候 提出以下提示：
fill width is too large for accurate pad fills.
（fill width=10,pad width=9.06）
我去百度了下，说是这个是 致命错误：
些文件在预览图像时会出现“fill width is too large for accurate pad fills”(填充 的物体宽度太大)，如果您不进行处理，所转换出的文件会漏掉焊盘。特别是 IC 处的斜 焊盘，这可是致命的错误。并且介绍了如何修改。
但是同事说 这个没关系， 这个是因为 安装孔太大了 导致的，不会漏掉焊盘的。
网上的说法和他的说法不一致，我应该听 哪一个
fill width is too large for accurate pad fills.
（fill width=10,pad width=9.06）
我去百度了下，说是这个是 致命错误：
些文件在预览图像时会出现“fill width is too large for accurate pad fills”(填充 的物体宽度太大)，如果您不进行处理，所转换出的文件会漏掉焊盘。特别是 IC 处的斜 焊盘，这可是致命的错误。并且介绍了如何修改。
但是同事说 这个没关系， 这个是因为 安装孔太大了 导致的，不会漏掉焊盘的。
网上的说法和他的说法不一致，我应该听 哪一个

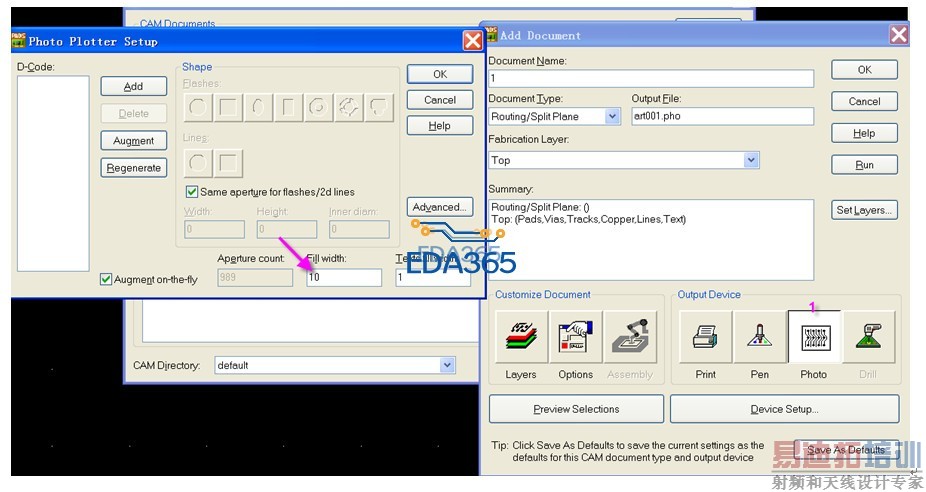

是有个元件是斜着贴的，所以不行。在cam里面吧那个fii width改成1就好了。如果单位是mil, Fill width设置为1;单位是mm, Fill width设置为0.025应该就不会有问题了
谢谢binshenliu回答，虽然没听懂。
您的意思是 斜着放元器件会有报警，如果不是斜着放 就不会报警吗？
你设置一下，就不会报错了
嗯，设置好了，对比了下，应该是 按照您说的来做，果真有个斜着放的芯片管脚出问题了，改一下就修复率，谢谢binshenliu 指点
０００，学习地二下
０００，学习地二下
多謝。也曾经被这个问题困扰着
